土电工：图解电机可连续运行也可点动运行电路

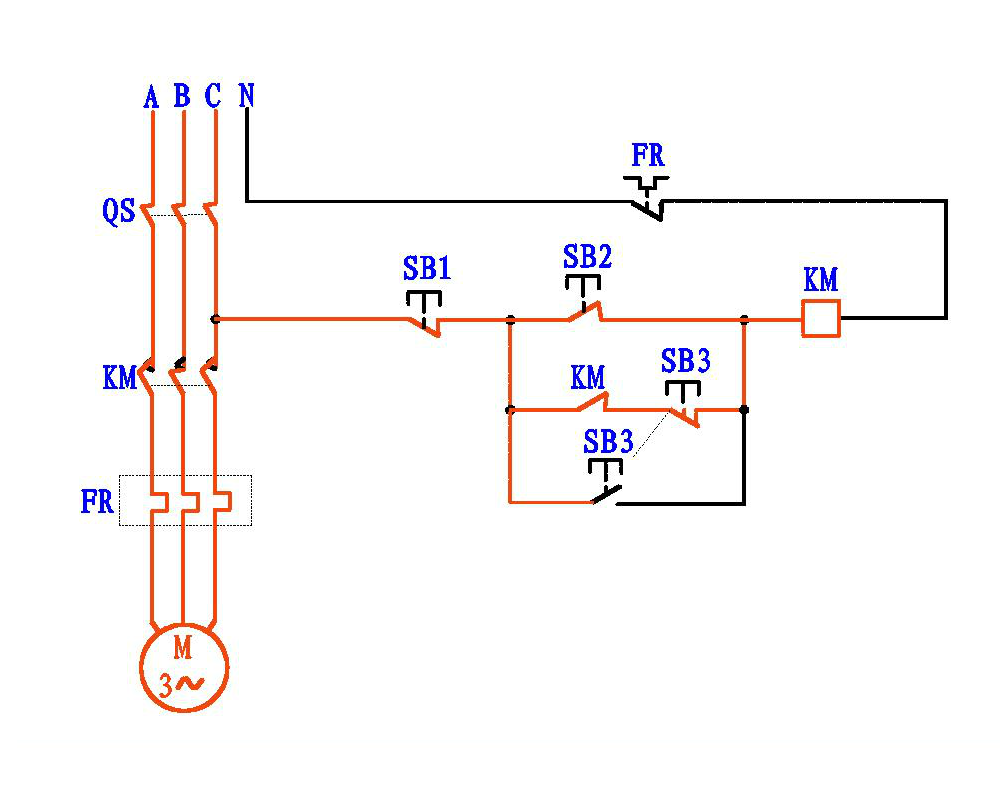

图1，是电机可点动也可自锁运行电路，如果要电机连续运行，就按SB2按钮，如果想让电机点动运行，就按SB3按钮。

图1

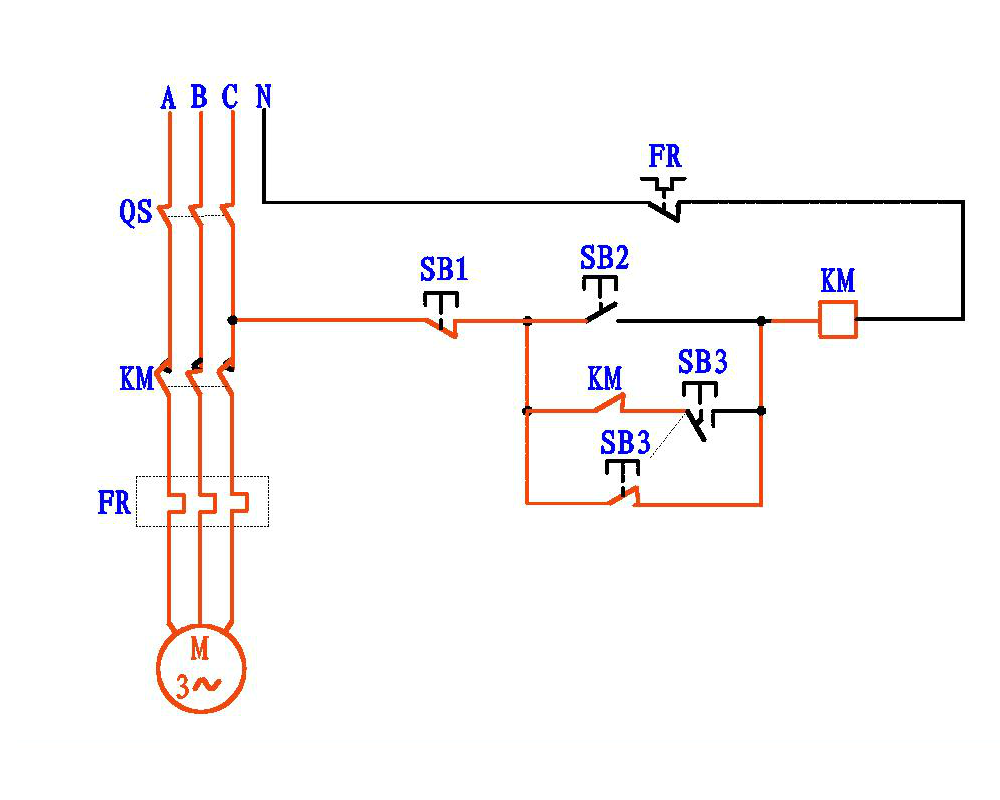

图2，如果给图中带电部分标上红色，没合断路器QS之前如图2。

图2

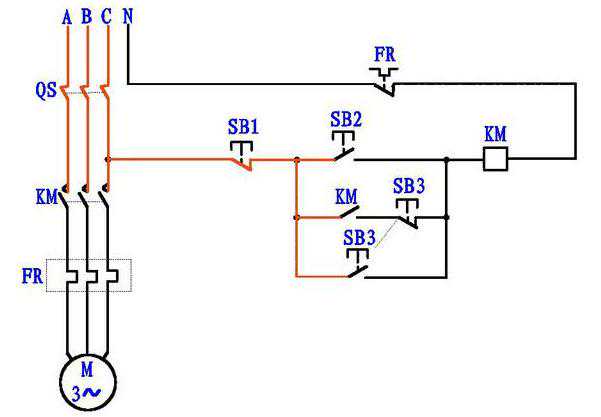

图3，合上断路器QS。

图3

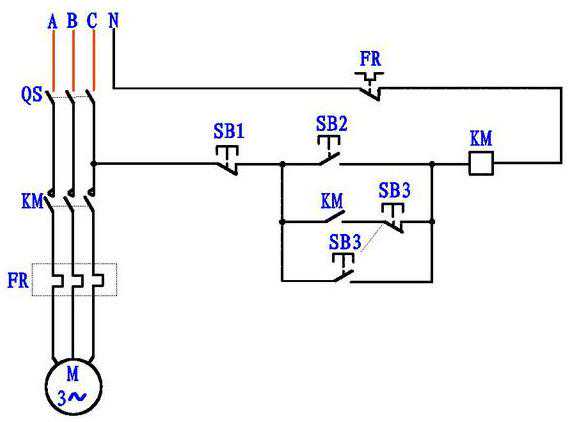

图4，连续运行，按下SB2按钮，KM线圈得电吸合，KM常开辅助触点闭合，电流通过KM常开点和SB3常闭点使接触器自锁，电机连续运行。

图4

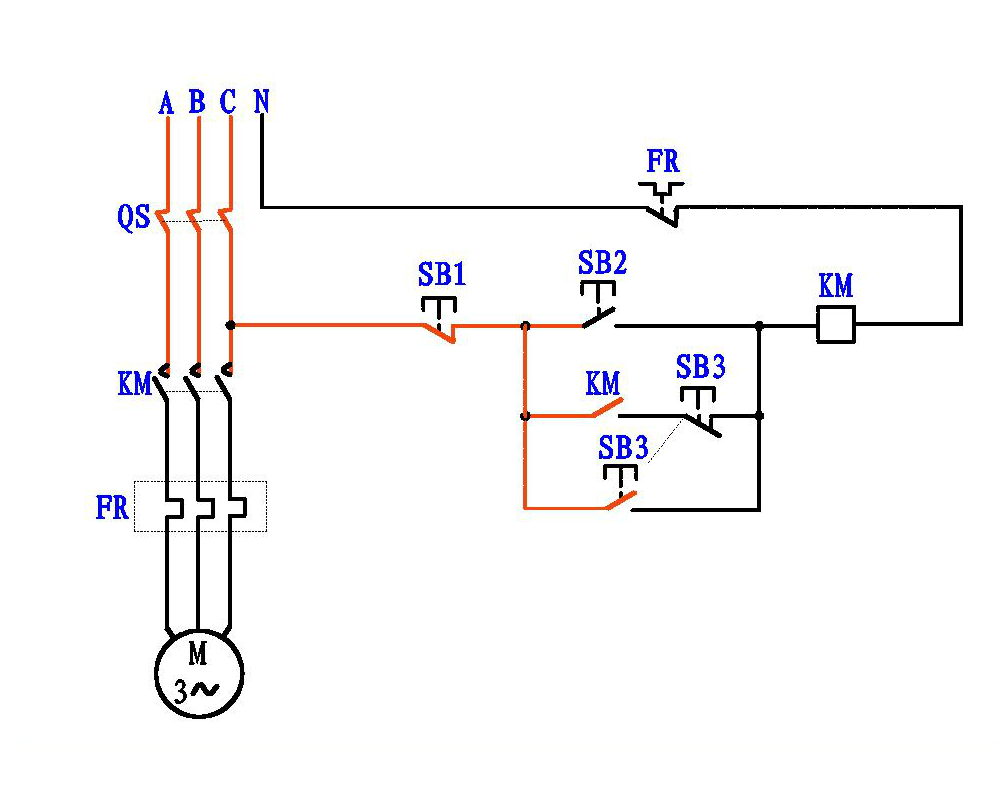

图5，点动运行，按下SB3按钮，KM得电吸合，但由于SB3常闭点断开，接触器不能自锁。

图5

松开SB3按钮，SB3常闭点恢复闭合以前，接触器已经释放，KM常开触点断开，电机停止。如图6。

图6
