EDIFIER漫步者作为知名音频品牌，旗下拥有非常丰富的产品线。在个人音频领域，产品涵盖了不同种类、形态的耳机、桌面音箱、便携式音箱等等。随着开放式耳机的爆发，漫步者推出了Comfo系列开放式耳机产品线，目前已相继发布了ComfoFit、ComfoFitII、ComfoSolo、ComfoRun四款产品。
此次将要拆解的漫步者ComfoFitII开放式耳机，外观延续了一代的整体设计风格，但在细节上进行了优化。功能配置上，搭载18x11mm跑道型动圈单元，支持动态低频补偿，提供三频均衡的优质音频体验。同时通过防漏音结构设计，抑制声音外扩，保护用户隐私。搭载双MIC阵列精准拾音，配合BeamForming波束成形算法，分离并消除环境噪音，实现清晰通话。
漫步者ComfoFitII开放式耳机支持低延时游戏模式，低至0.08s的延迟保障声画同步的流畅游戏体验；支持智能计步功能，搭配专属APP，休闲散步、跑步健走智能识别步数；通过APP还可以进行查找耳机、EQ音效切换、自定义触摸控制，以及定时关机等控制。续航方面，支持单次10小时，综合40h的音乐播放，支持快速充电，充电15分钟，使用3小时。下面就来看看这款产品的详细拆解报告吧~

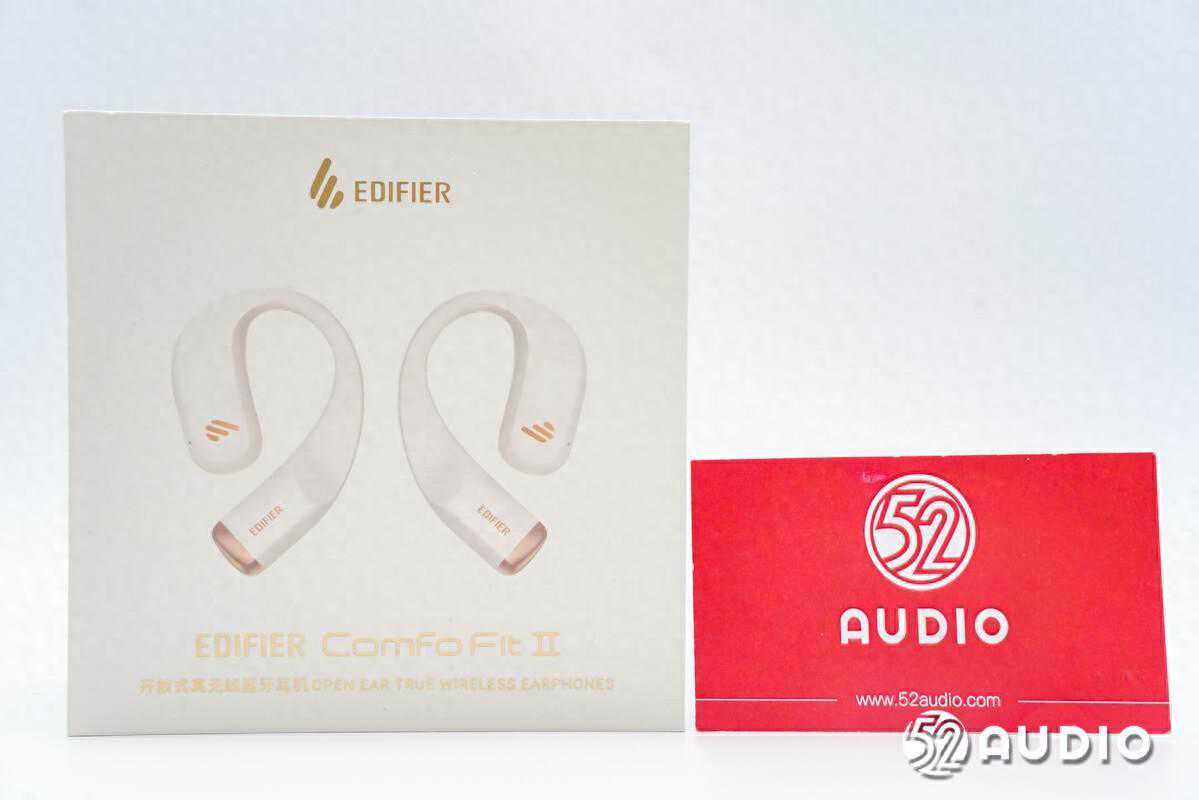

一、EDIFIER漫步者ComfoFitII开放式耳机开箱
包装盒底部展示有产品的整体外观设计，APP下载二维码，以及部分产品和公司信息。产品型号：EDF200153，北京爱德发科技有限公司出品，生产企业：东莞市漫步者科技有限公司。
包装盒侧边图文展示了产品的功能特点，包括：支持计步、APP功能拓展、IP55级防尘防水、低延迟游戏模式、蓝牙。
另外一侧介绍的功能特点：高驱动性大动态复合动圈、动态低频补偿、开放式舒适佩戴、双MICENC通话降噪、超长续航。

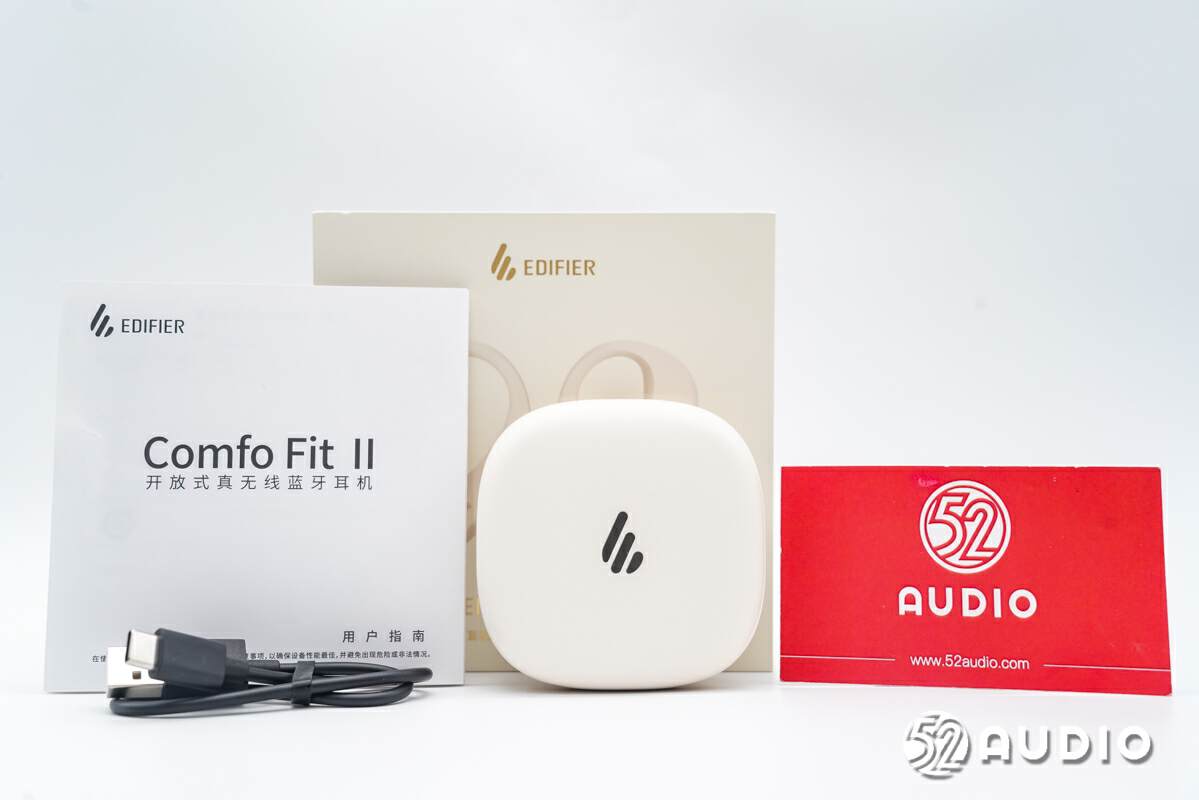

包装盒内部物品有充电盒、耳机、充电线和用户指南，此款为云白配色。

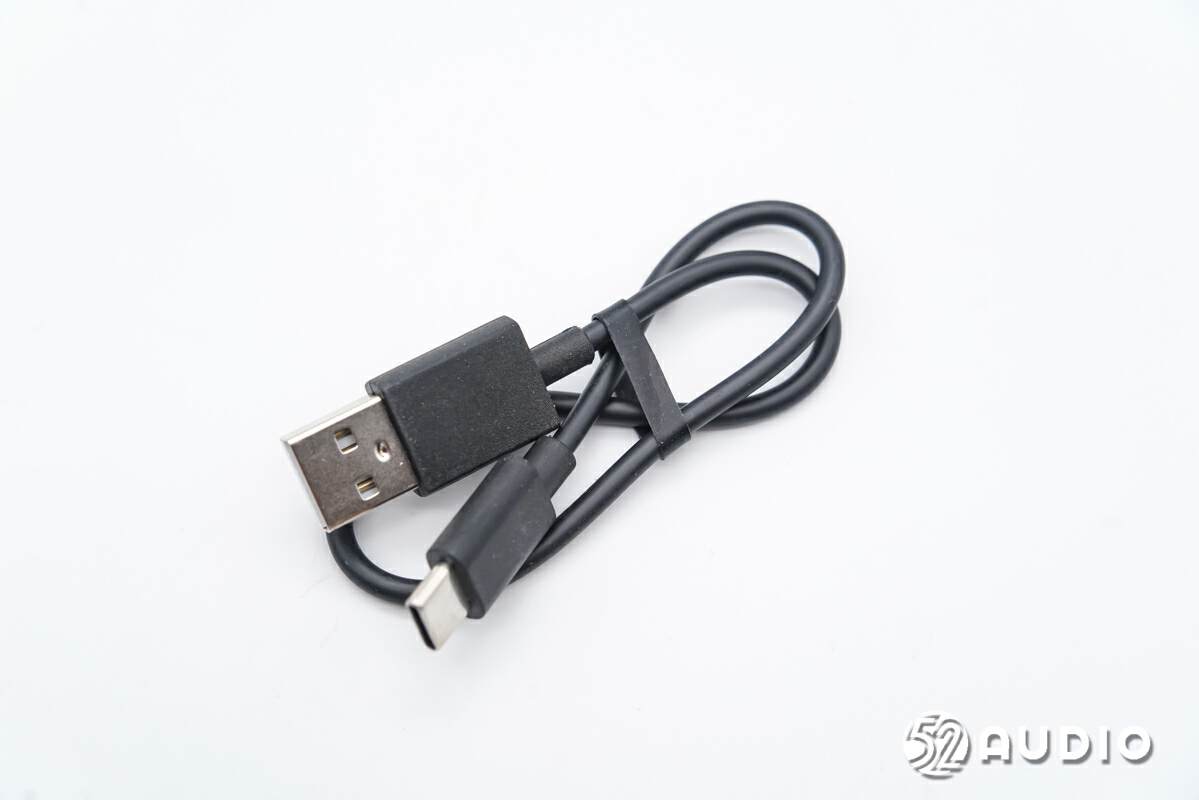

充电盒充电线，采用了USB-AtoType-C接口。
充电盒背面转轴上设计“EDIFIER”品牌名，下方Type-C充电接口，凹槽设计，降低受损风险。

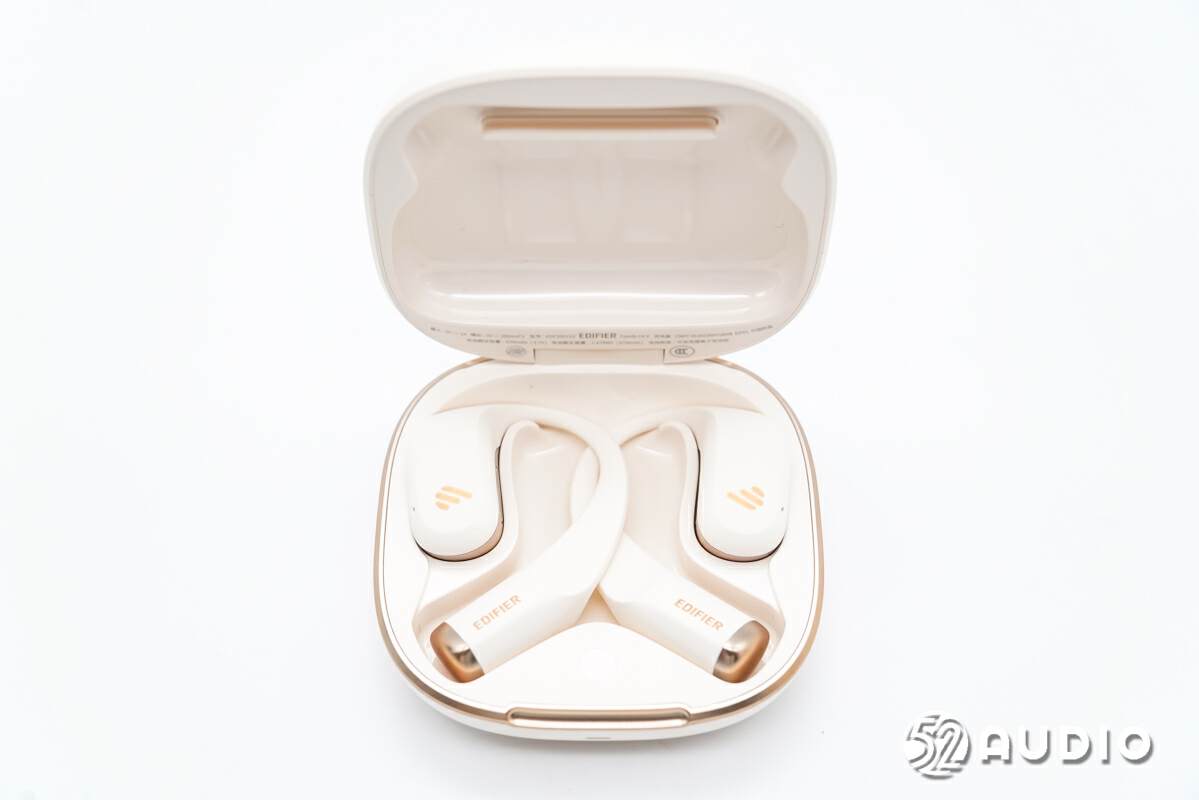

打开充电盒盖，内部耳机磁吸固定，能够便捷取放。盒盖内侧设计有硅胶防护条，使耳机能够更好的固定。
取出耳机，座舱内部结构一览。

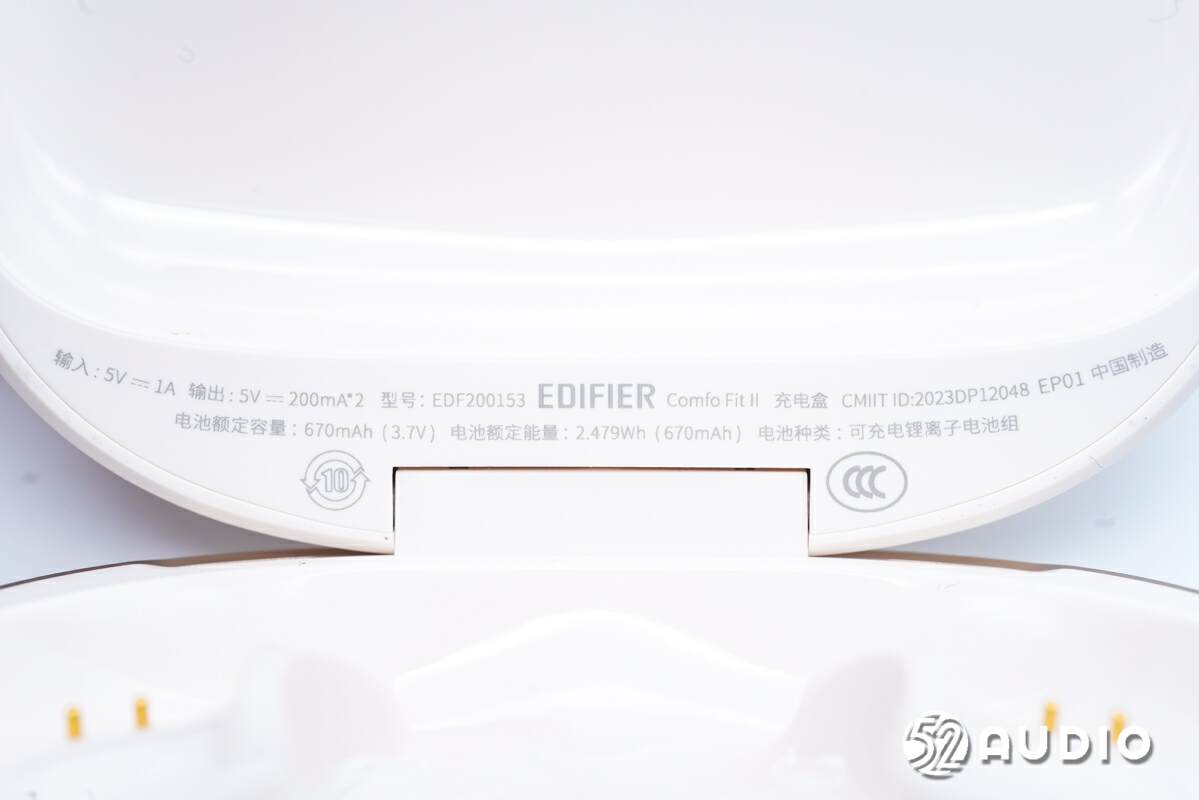

盒盖内侧印有产品参数信息，输入：5V-1A，输出：200mA*2，型号：EDF200153，电池额定容量：670mAh（3.7V），电池额定能量：2.479Wh（670mAh），电池种类：可充电锂离子电池组。

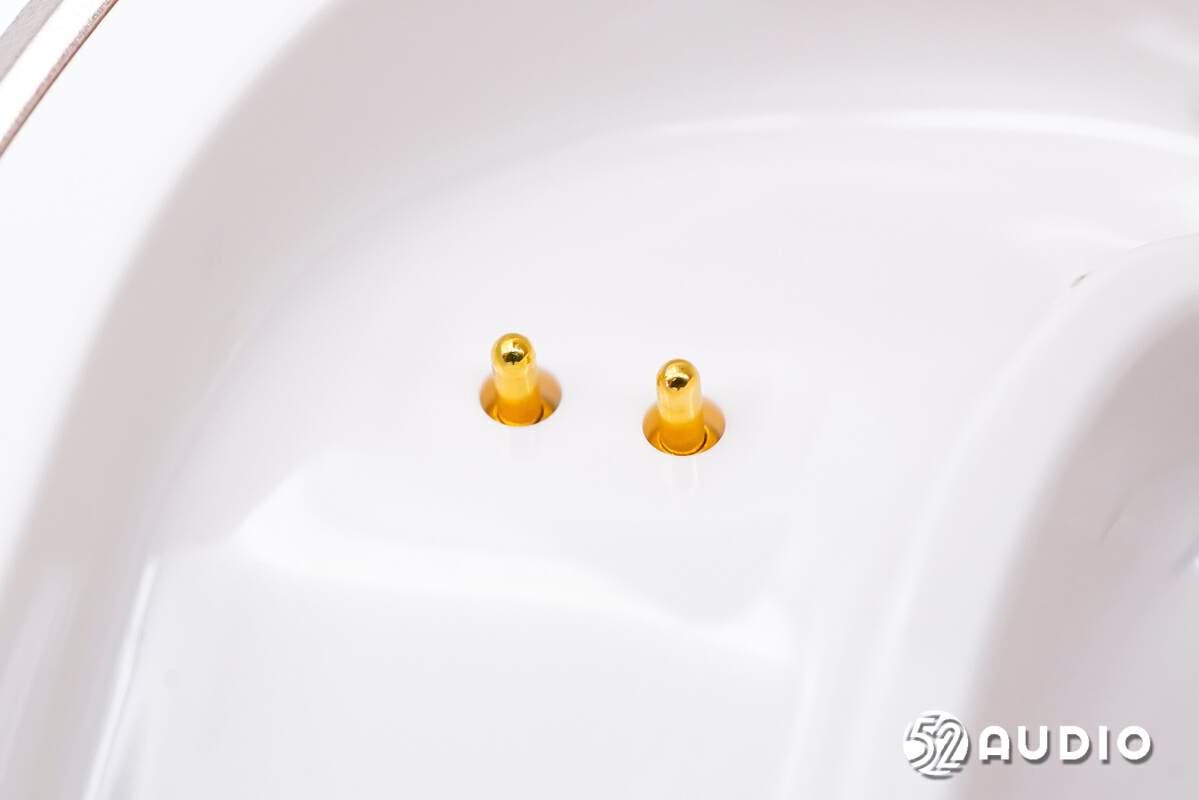

连接耳机为其充电的金属顶针特写。

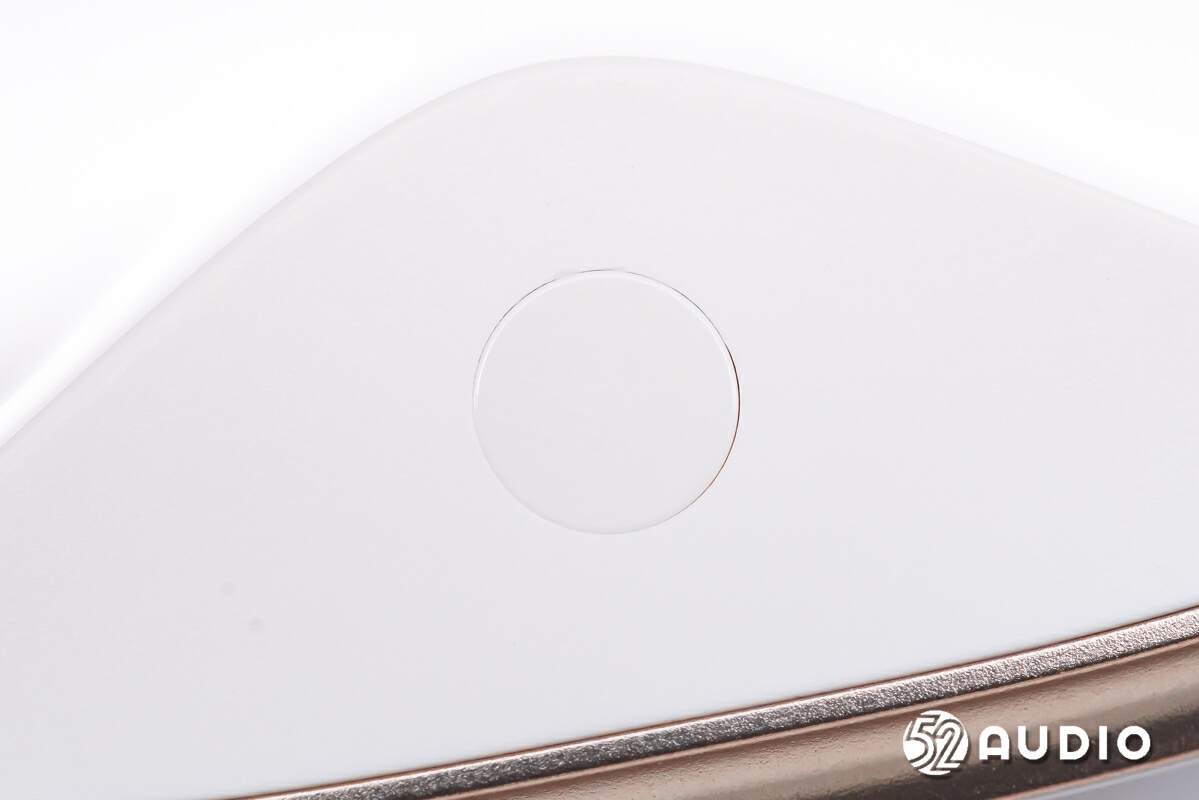

座舱上设置的蓝牙配对功能按键特写。

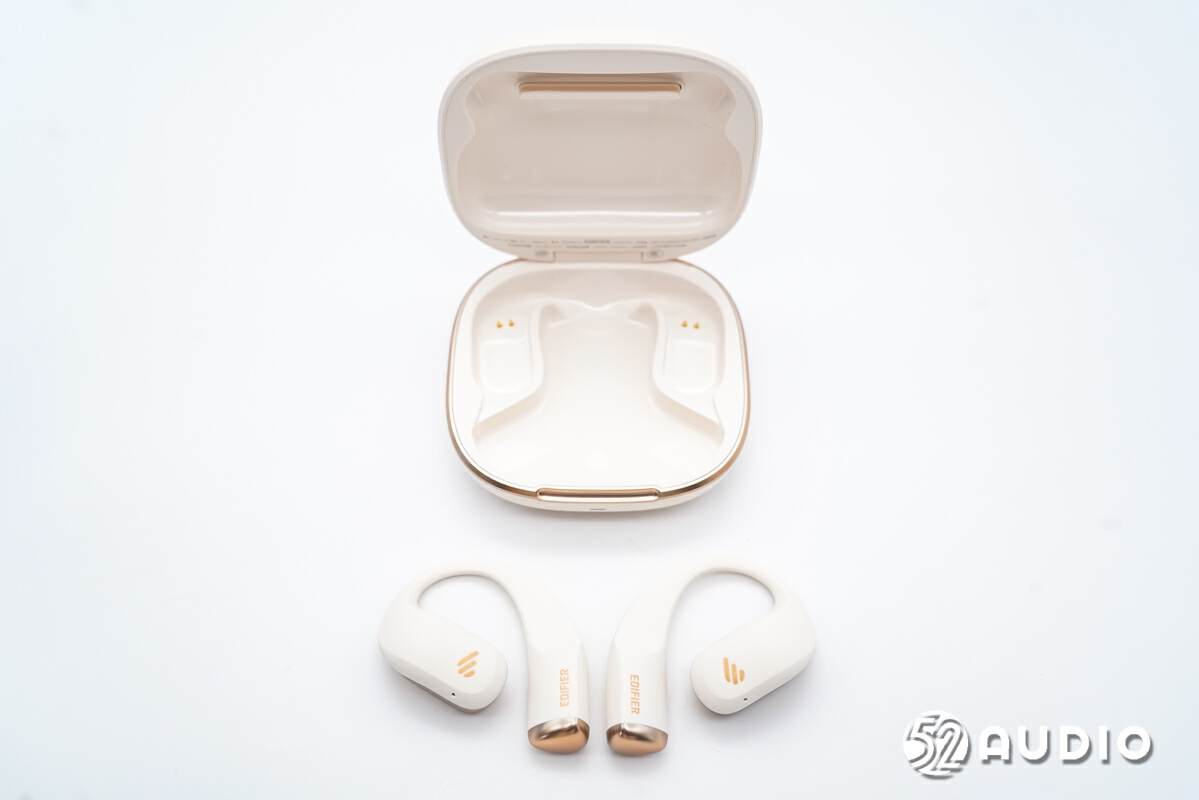

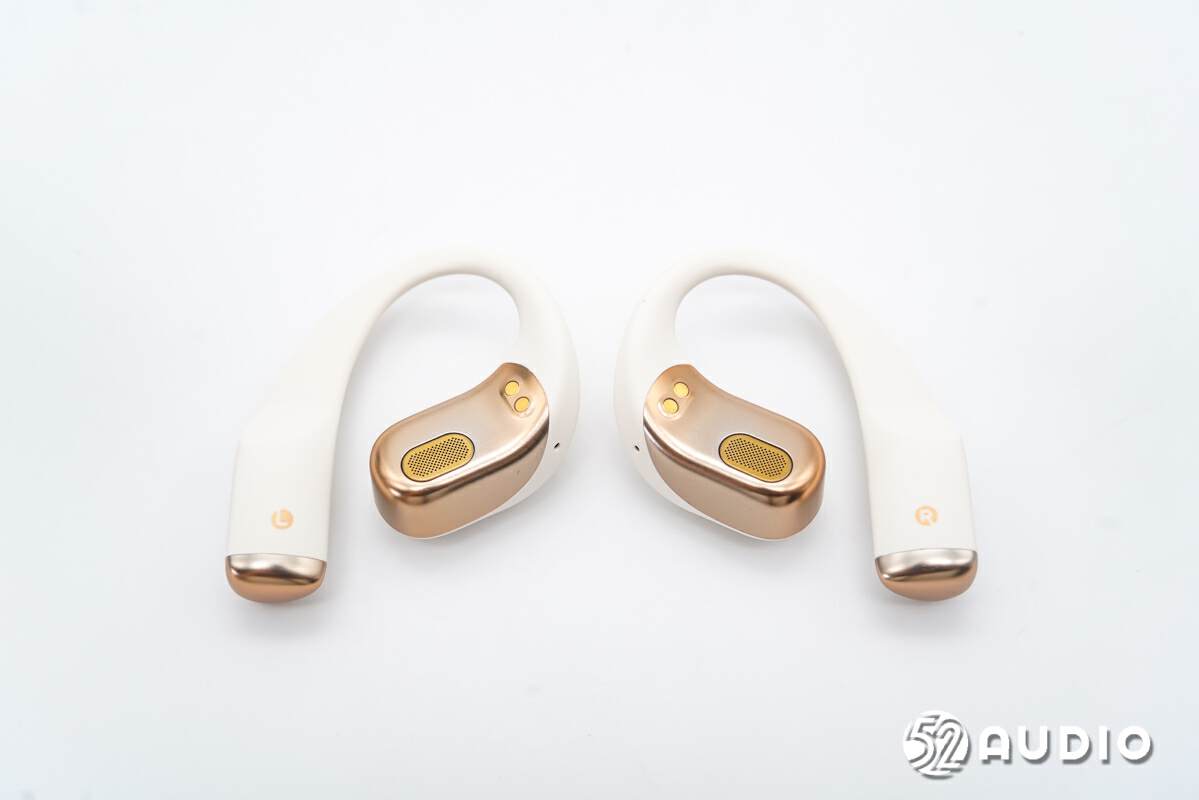

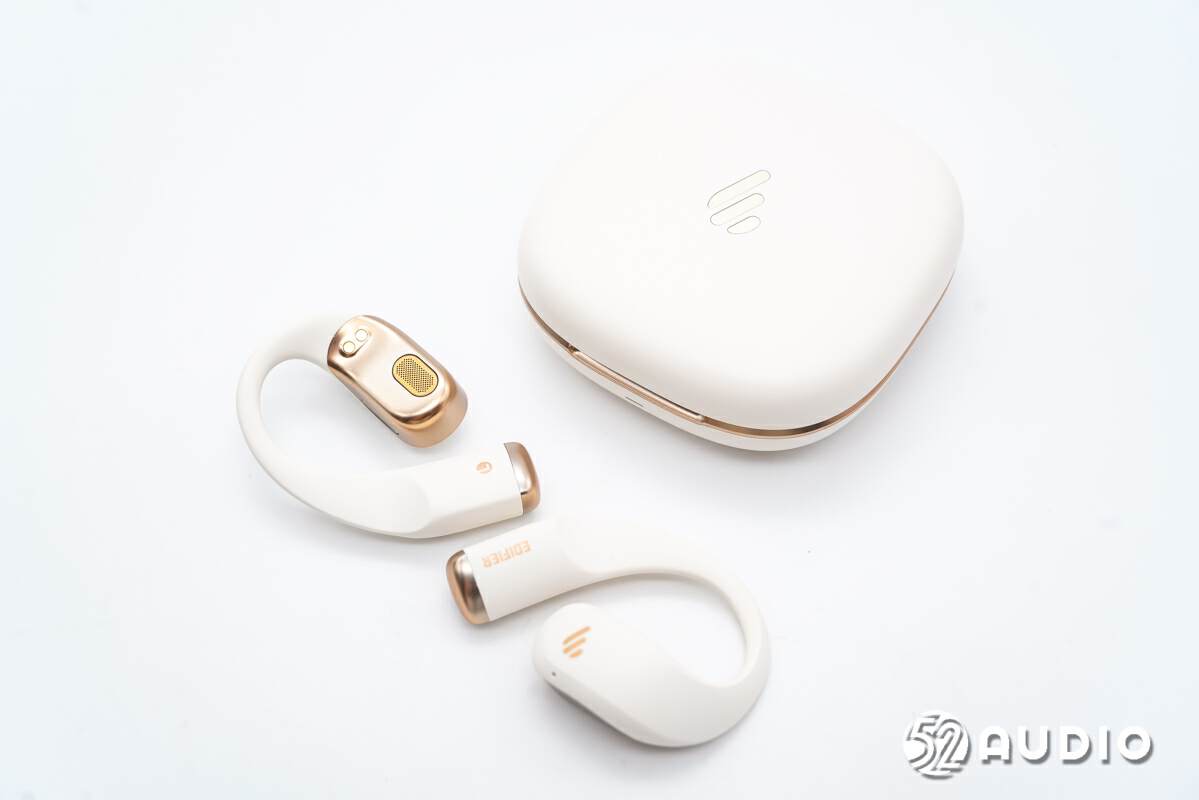

EDIFIER漫步者ComfoFitII开放式耳机整体外观一览。

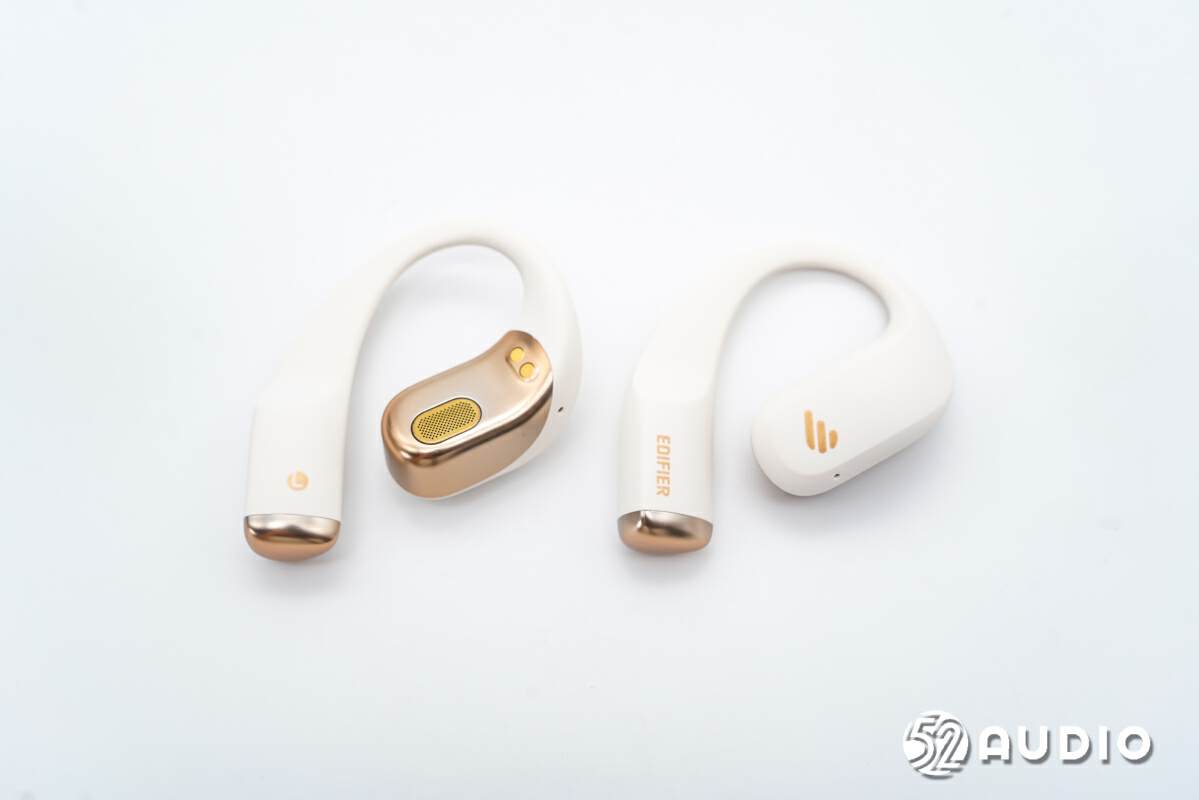

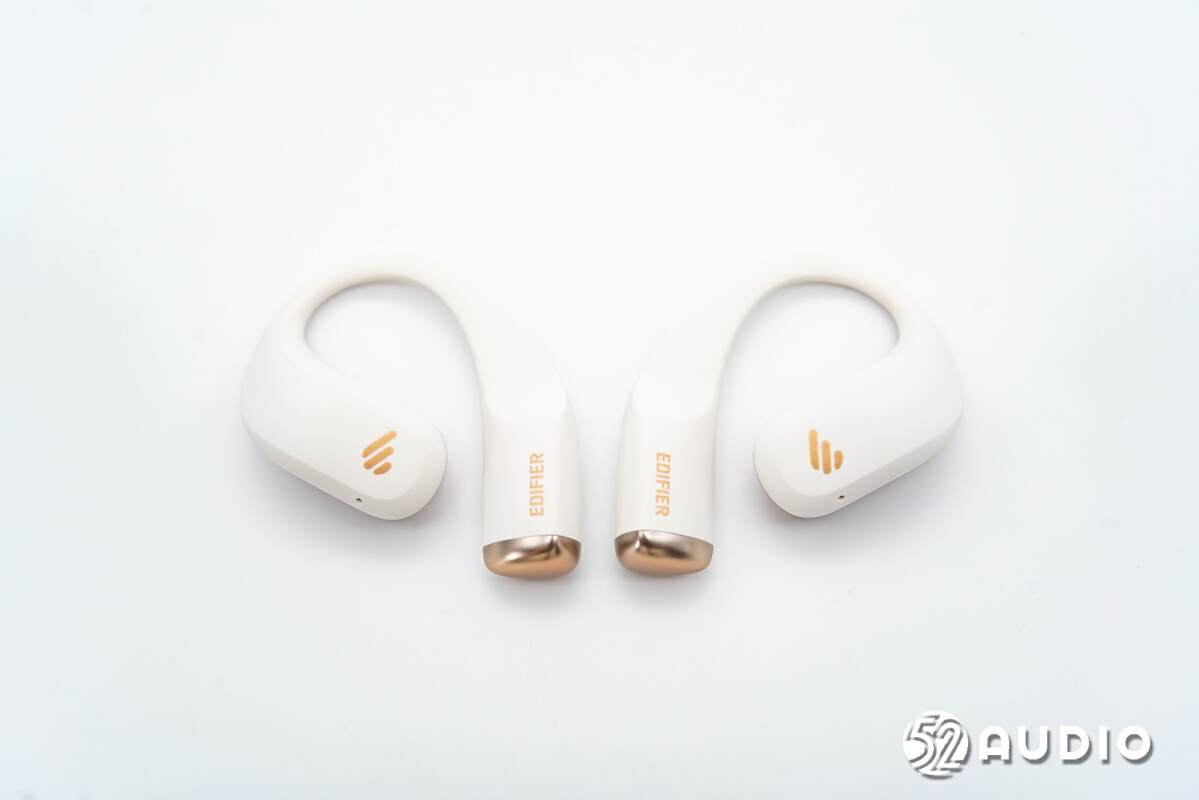

漫步者ComfoFitII耳机整体外观一览，采用了耳挂式设计，通过液态硅胶材质包裹，触感细腻亲肤；耳挂内部采用镍钛合金材质，在保持纤细体积的情况下，提供很强的柔韧性。
耳机外侧外观一览，耳挂两端腔体上分别设计有“EDIFIER”品牌名和品牌LOGO。耳挂末端采用了全新的三角形设计，更具立体感。
耳机内侧外观一览，音腔和尾塞采用了类金属涂层，有效提升产品质感。

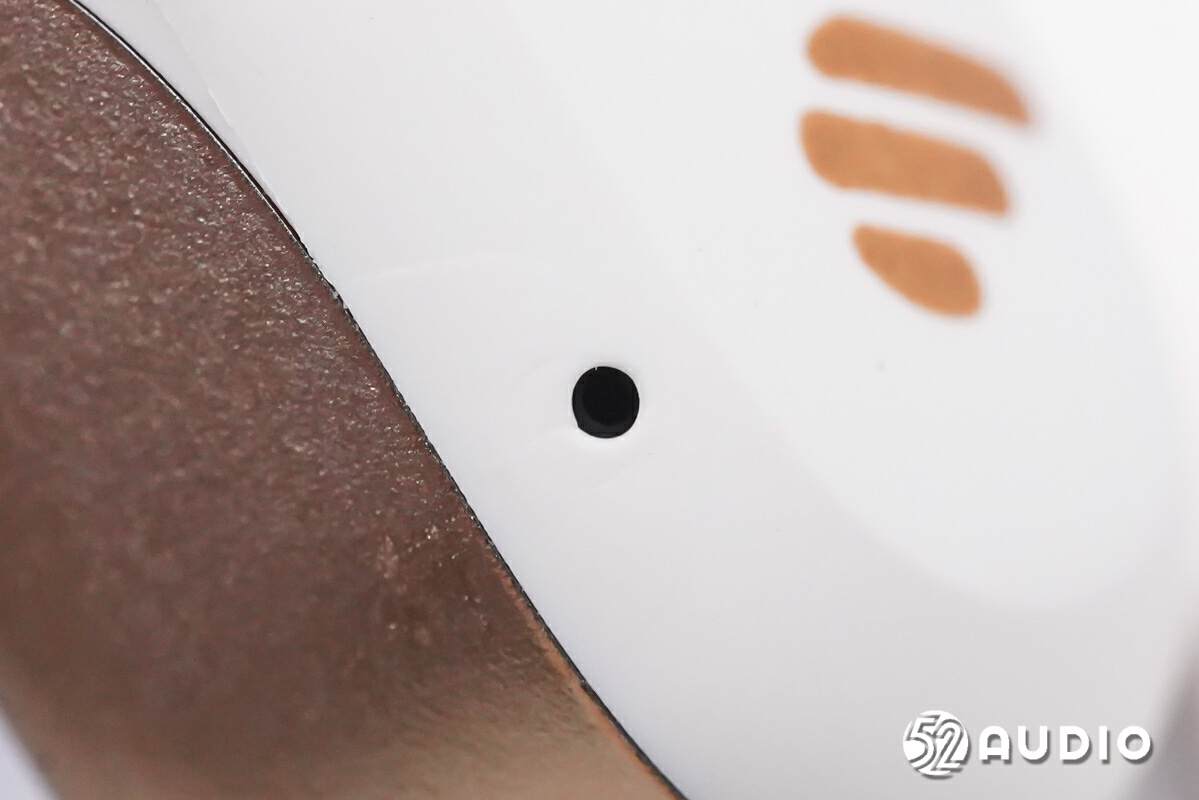

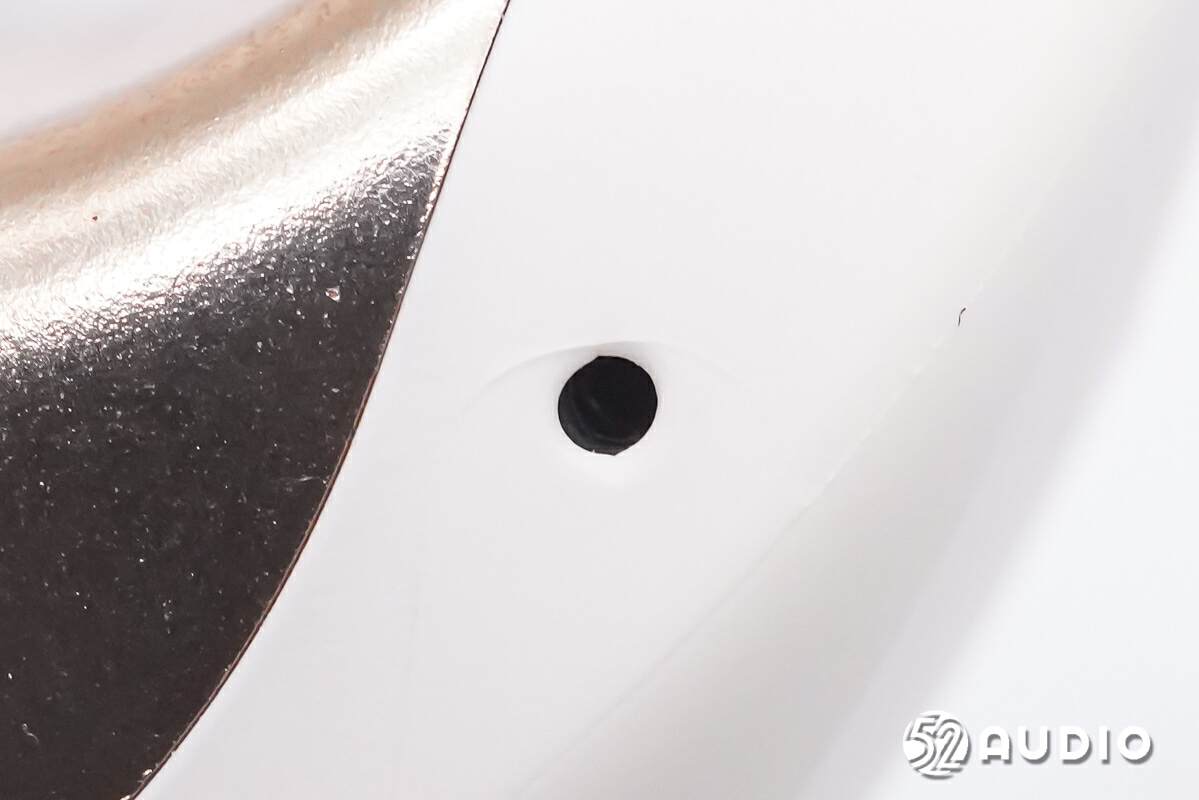

音腔侧边的通话麦克风拾音孔特写。
音腔侧边的降噪麦克风拾音孔。
音腔另外一侧的调音孔特写，用于保障腔体内部空气流通，提升音频性能。

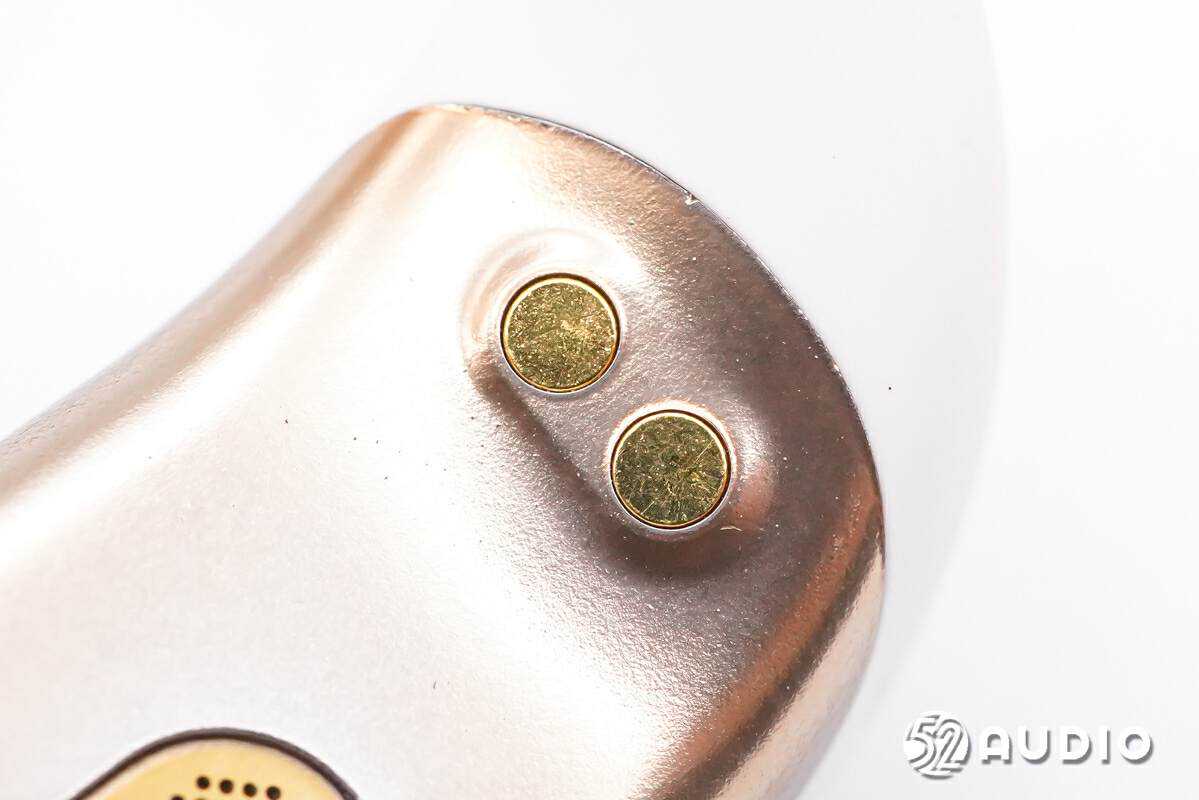

音腔内侧的金属触点特写。

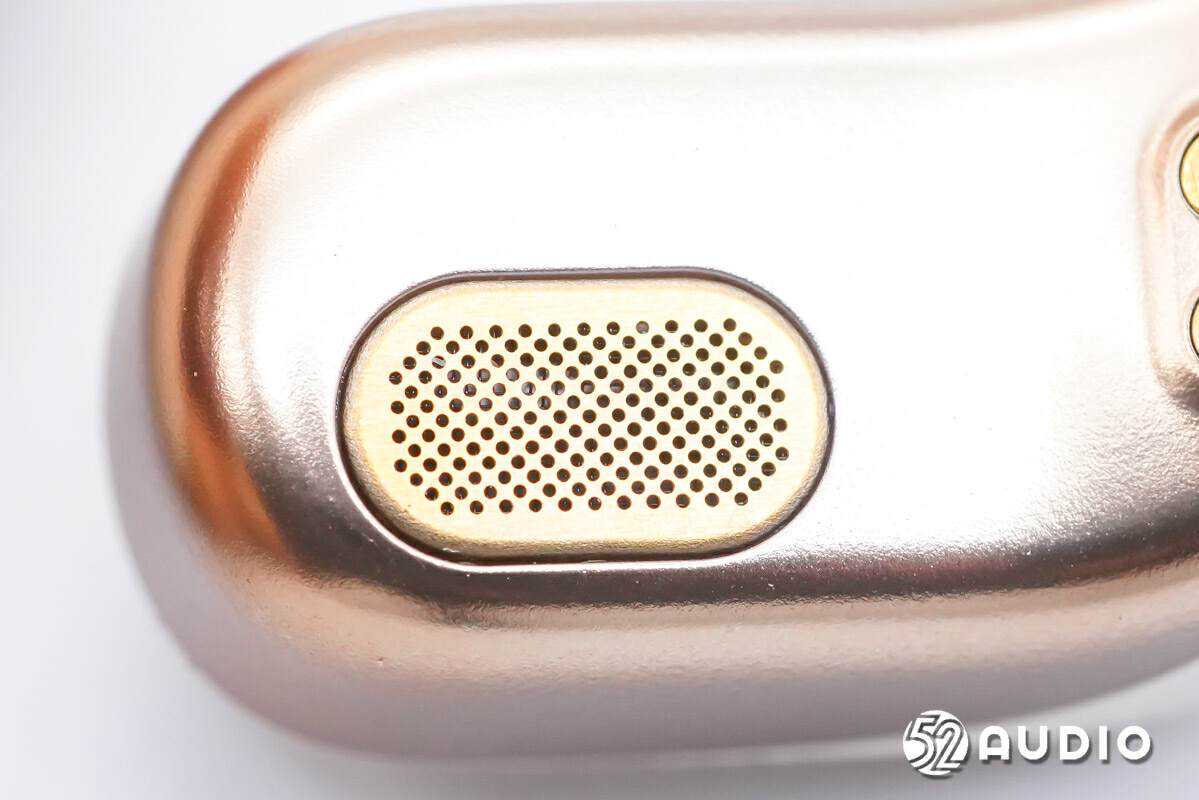

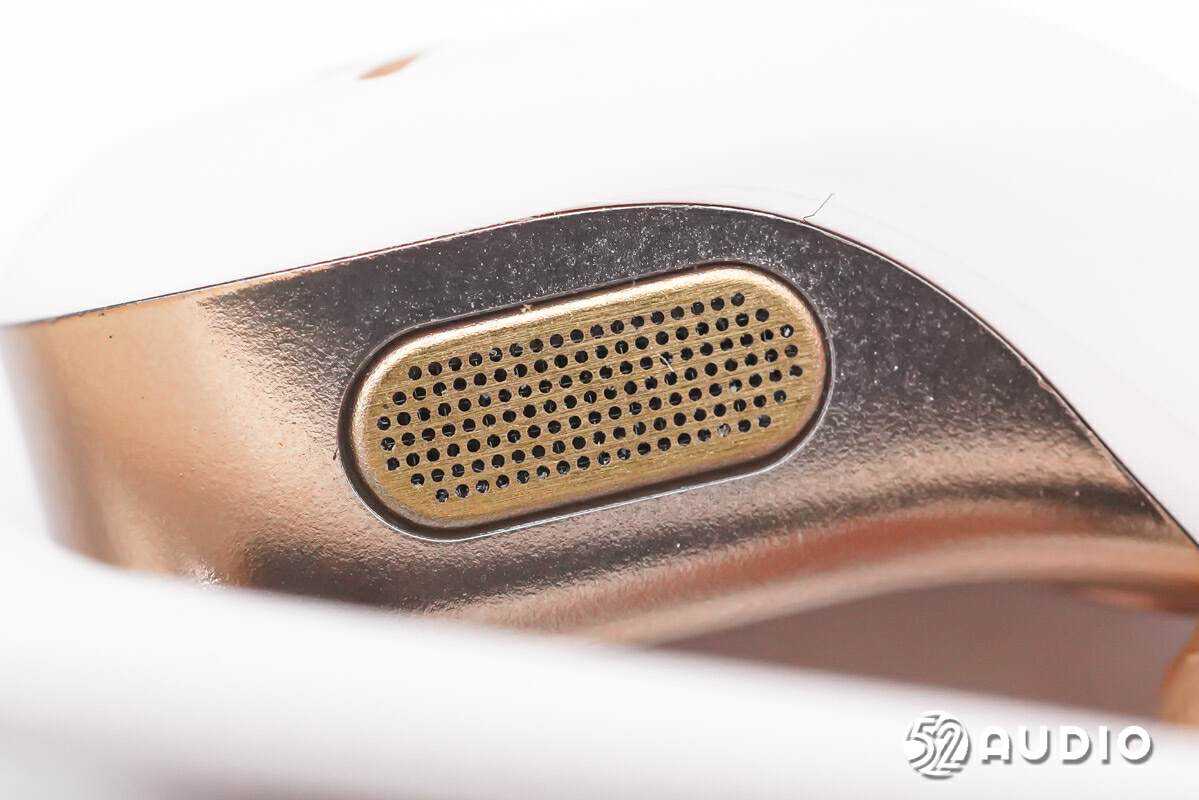

音腔内侧的扬声器出音孔特写，金属盖板防护。

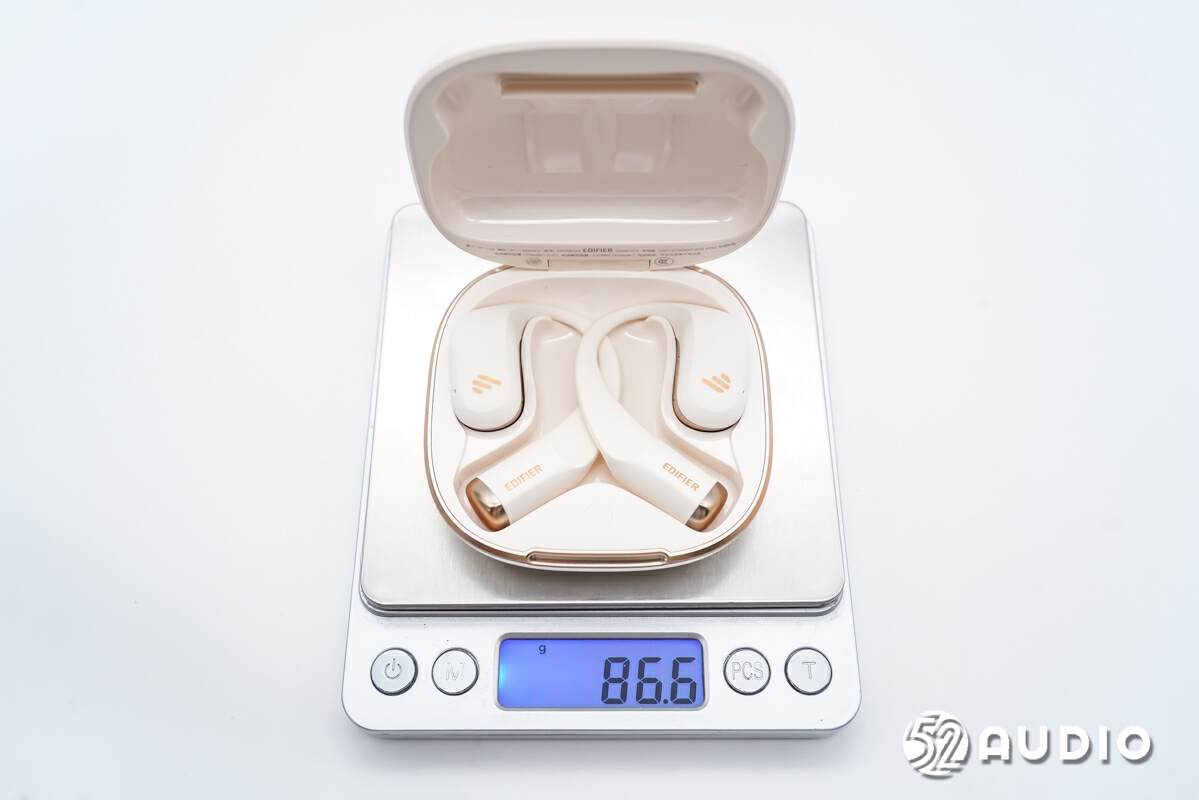

经我爱音频网实测，EDIFIER漫步者ComfoFitII开放式耳机整机重量约为86.6g。

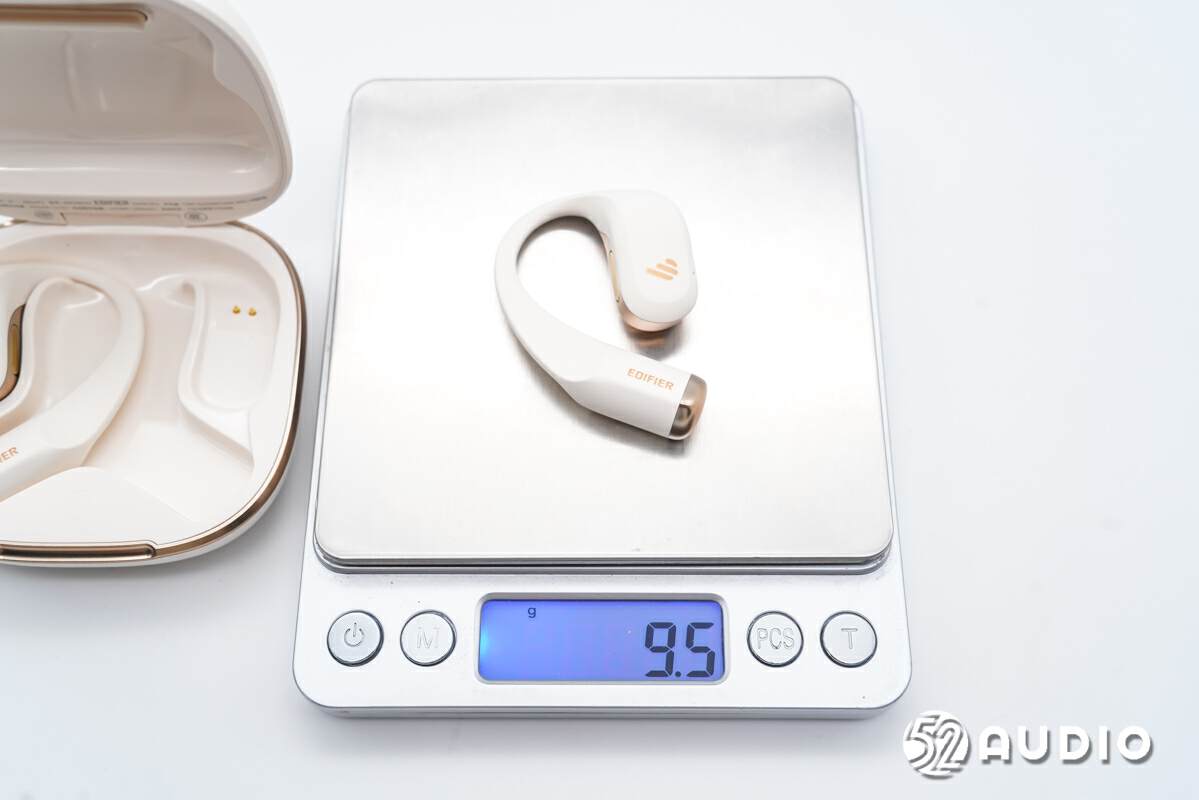

单只耳机重量约为9.5g。

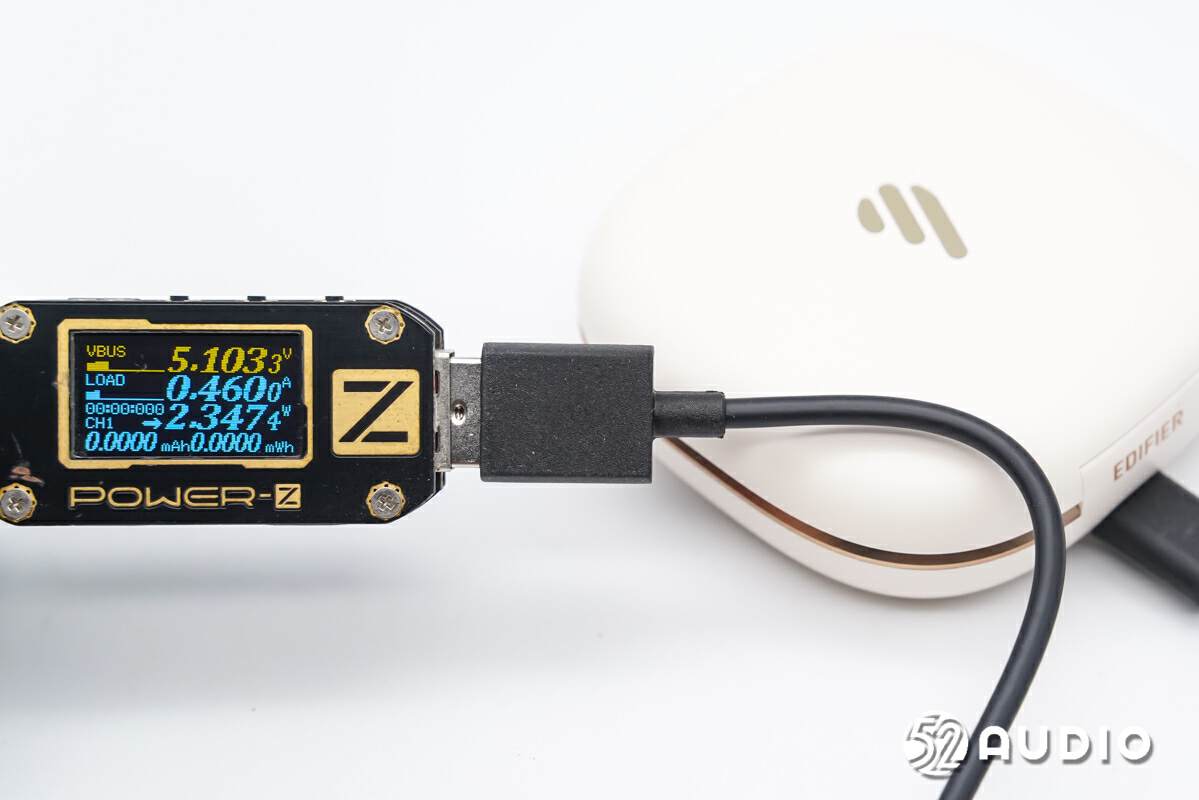

我爱音频网采用CHARGERLABPOWER-ZKM001Pro测试仪对EDIFIER漫步者ComfoFitII开放式耳机进行充电测试，输入功率约为2.35W。
二、EDIFIER漫步者ComfoFitII开放式耳机拆解通过开箱，我们详细了解了漫步者ComfoFitII开放式耳机的时尚外观设计，下面进入拆解部分，看看内部结构及配置信息~
充电盒拆解
撬开卡扣式固定的充电盒外壳，取出座舱结构。

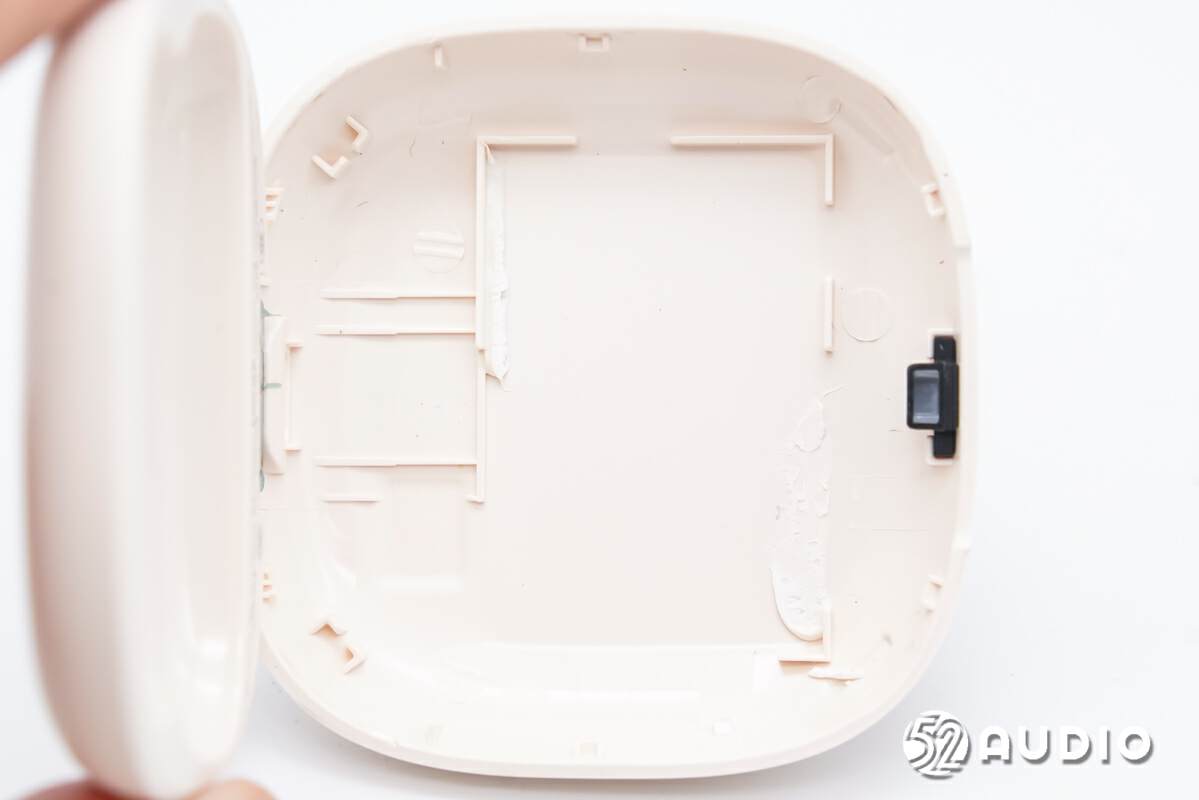

腔体内部结构一览，电池位置设置有定位槽固定。

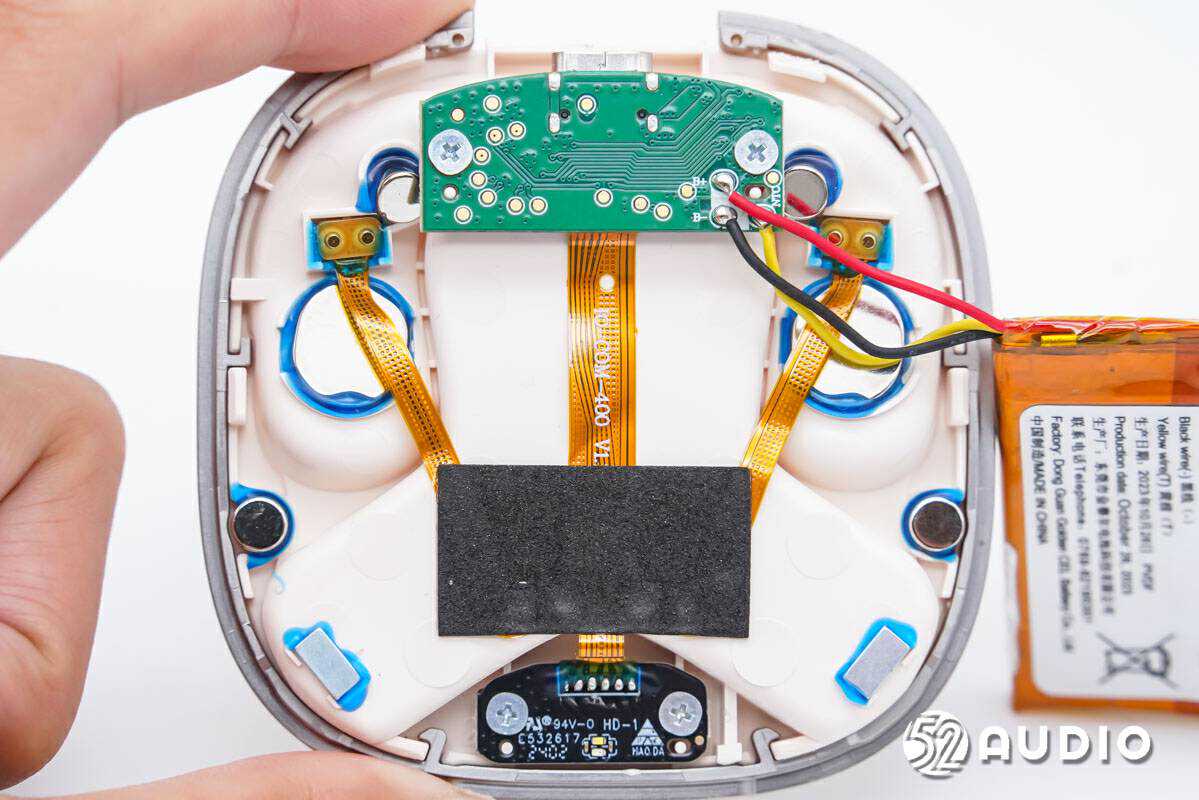

座舱底部结构一览，通过螺丝固定PCB板。

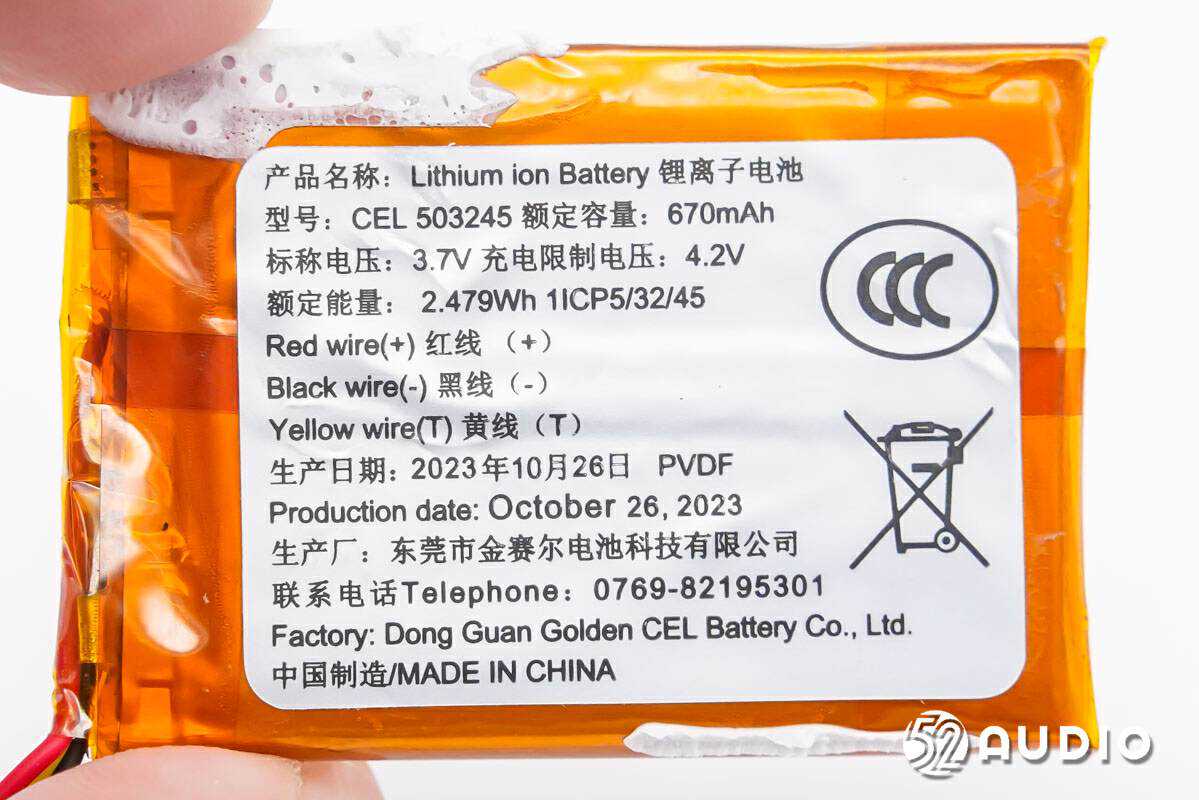

充电盒内置锂离子电池标签上信息一览，型号：CEL503245，额定容量：670mAh，标称电压：3.7V，充电限制电压：4.2V，额定能量：2.479Wh，生产厂：东莞市金赛尔电池科技有限公司。

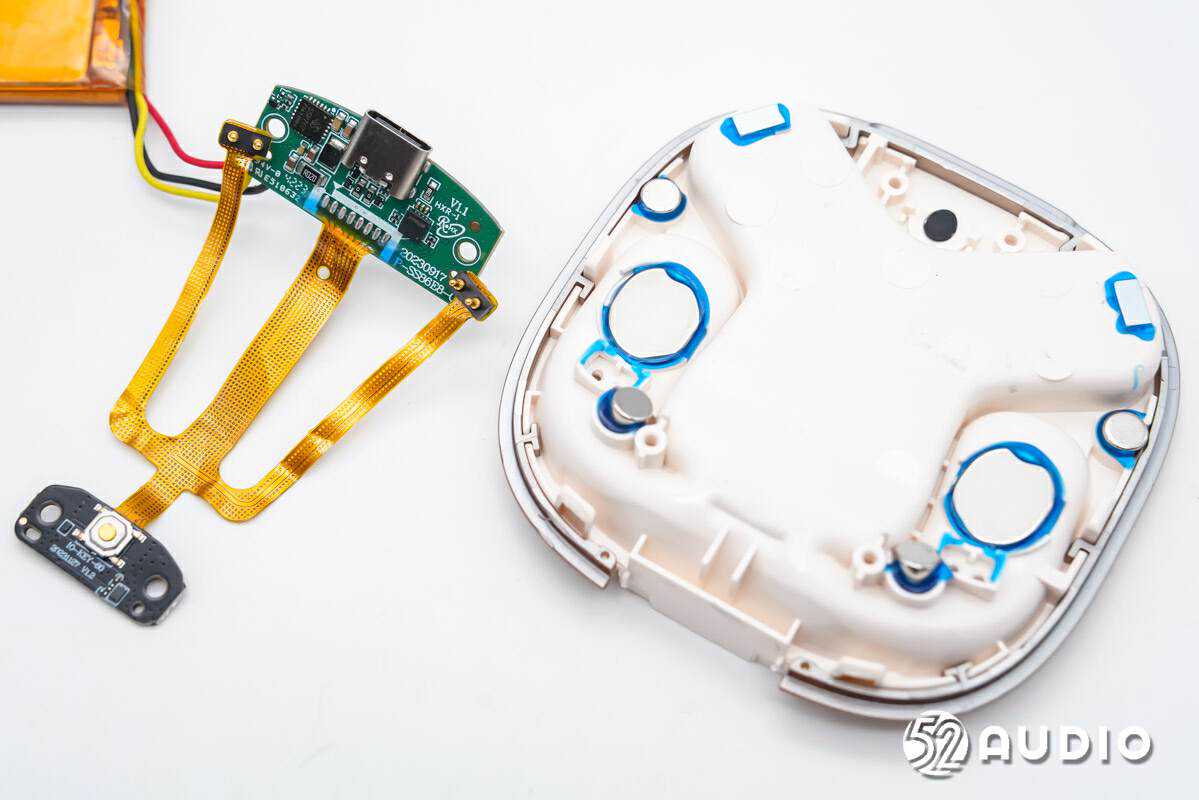

卸掉螺丝，取掉座舱上的所有组件。

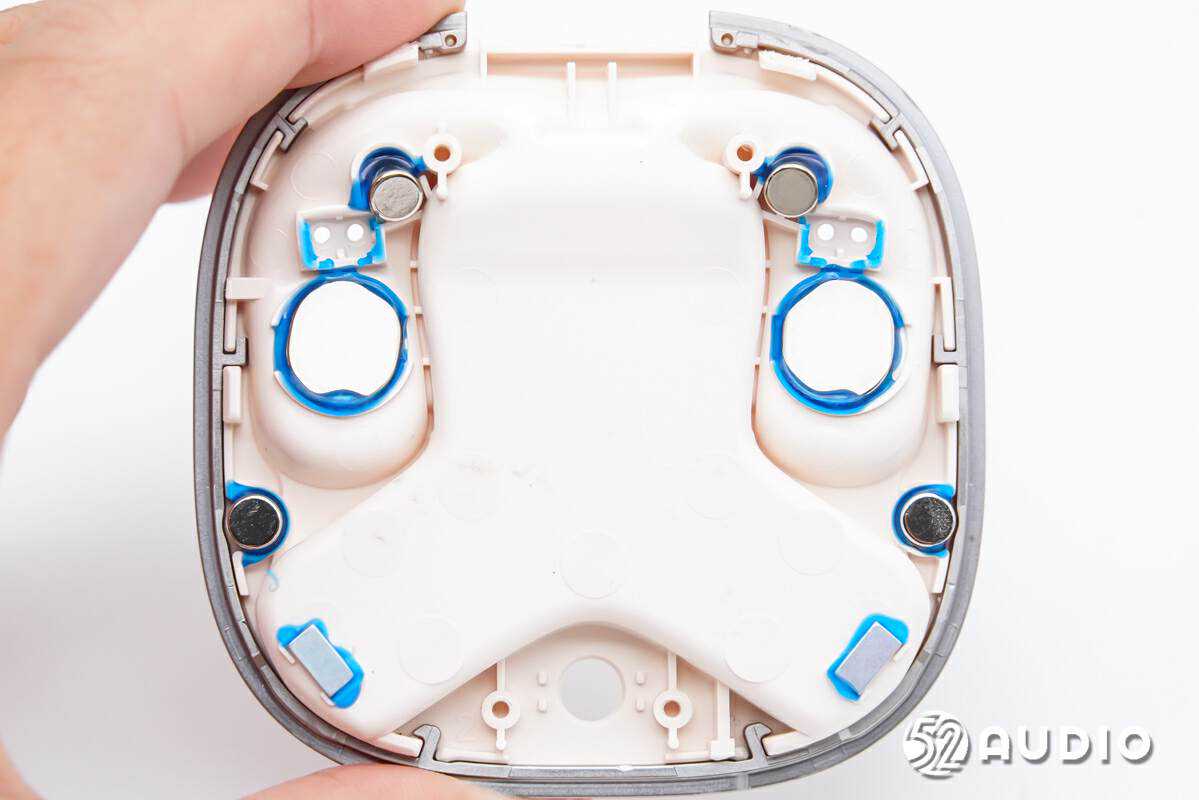

座舱底部结构一览，设置有8颗磁铁用于吸附耳机和充电盒盖固定。

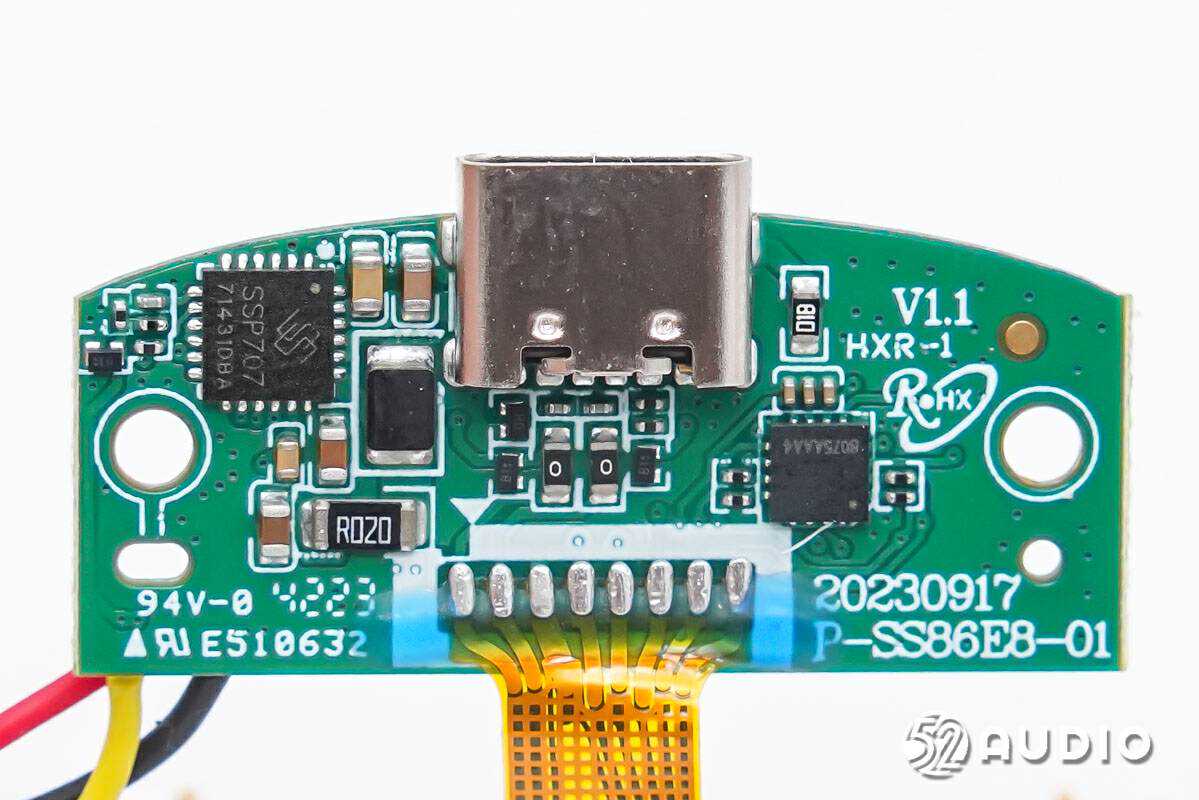

充电盒主板一侧电路一览。

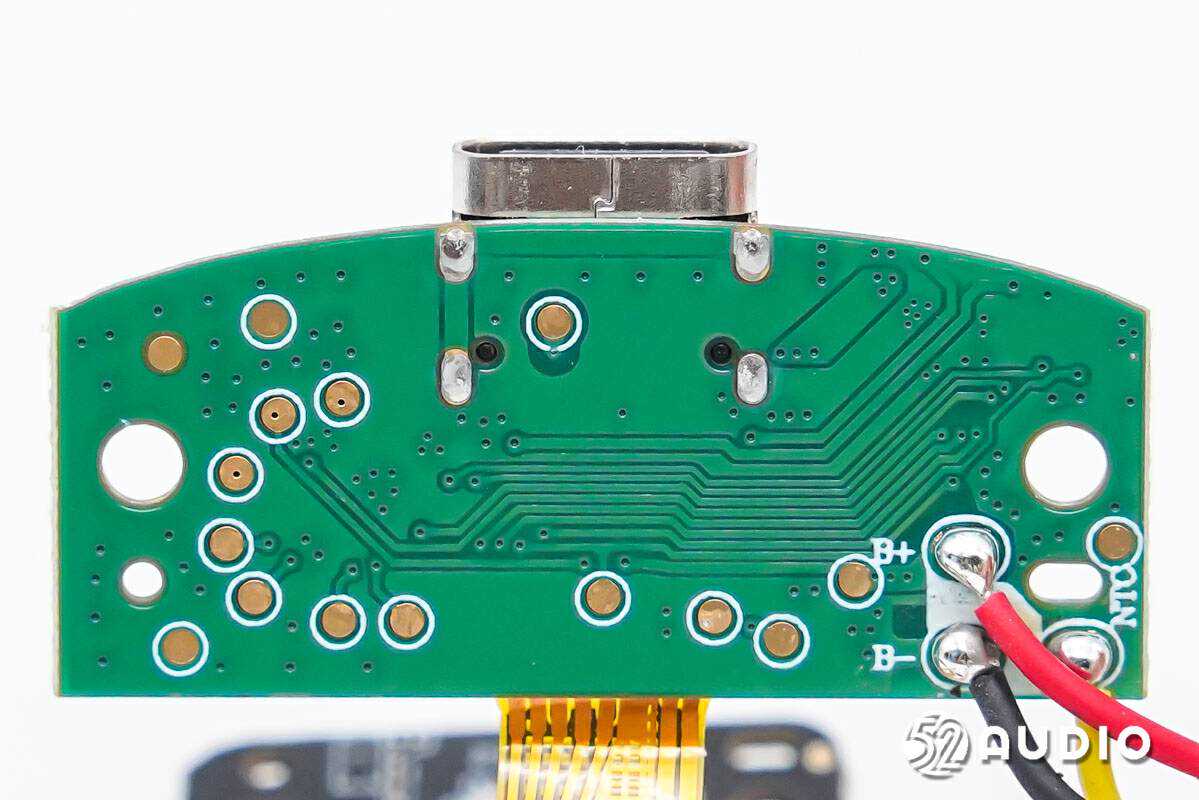

充电盒主板另外一侧电路一览。

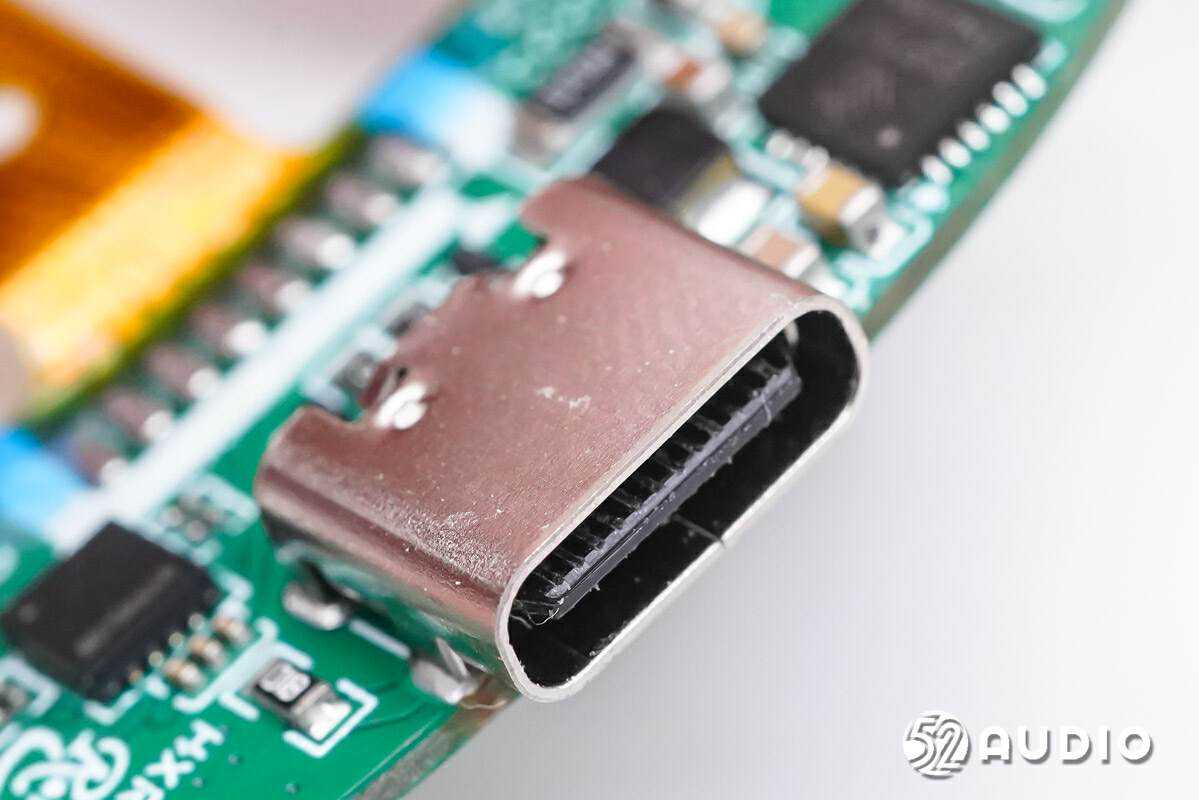

Type-C充电母座特写。

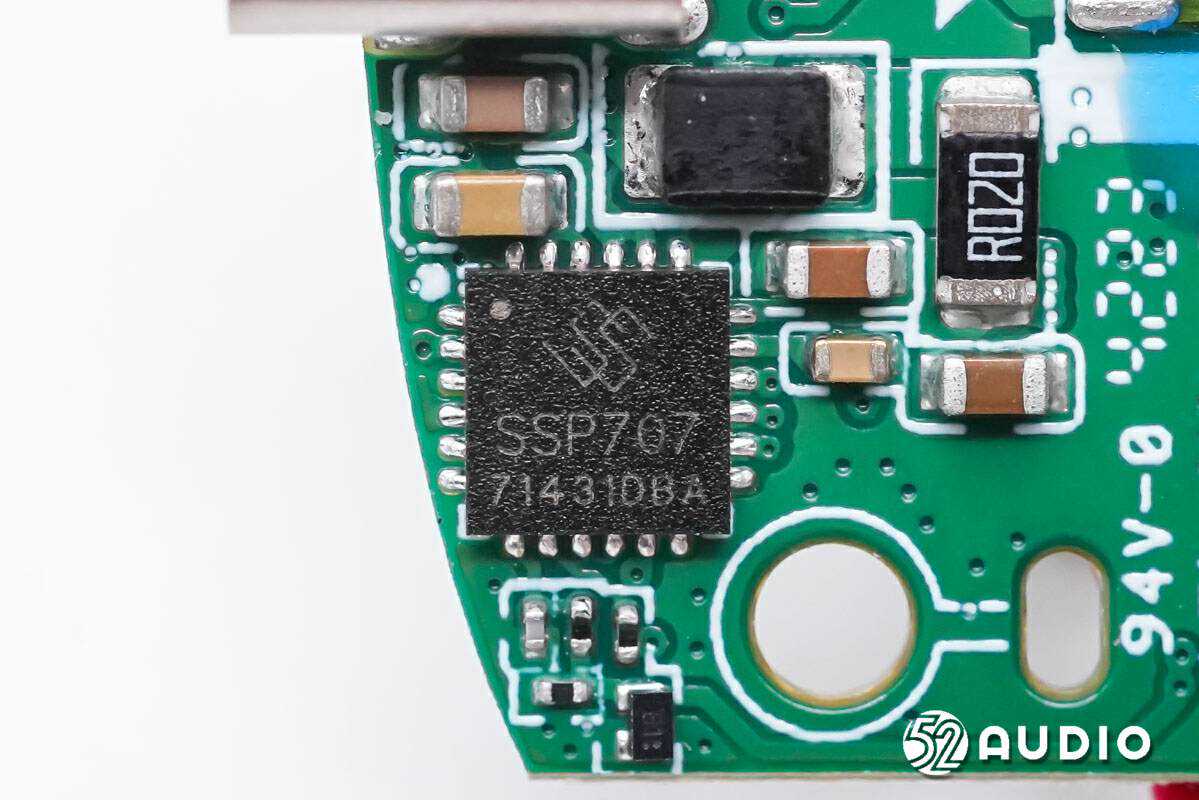

SinhMicro昇生微电子SSP707电源管理芯片，集成了38V耐压OVP、开关Charger、Boost等功能。

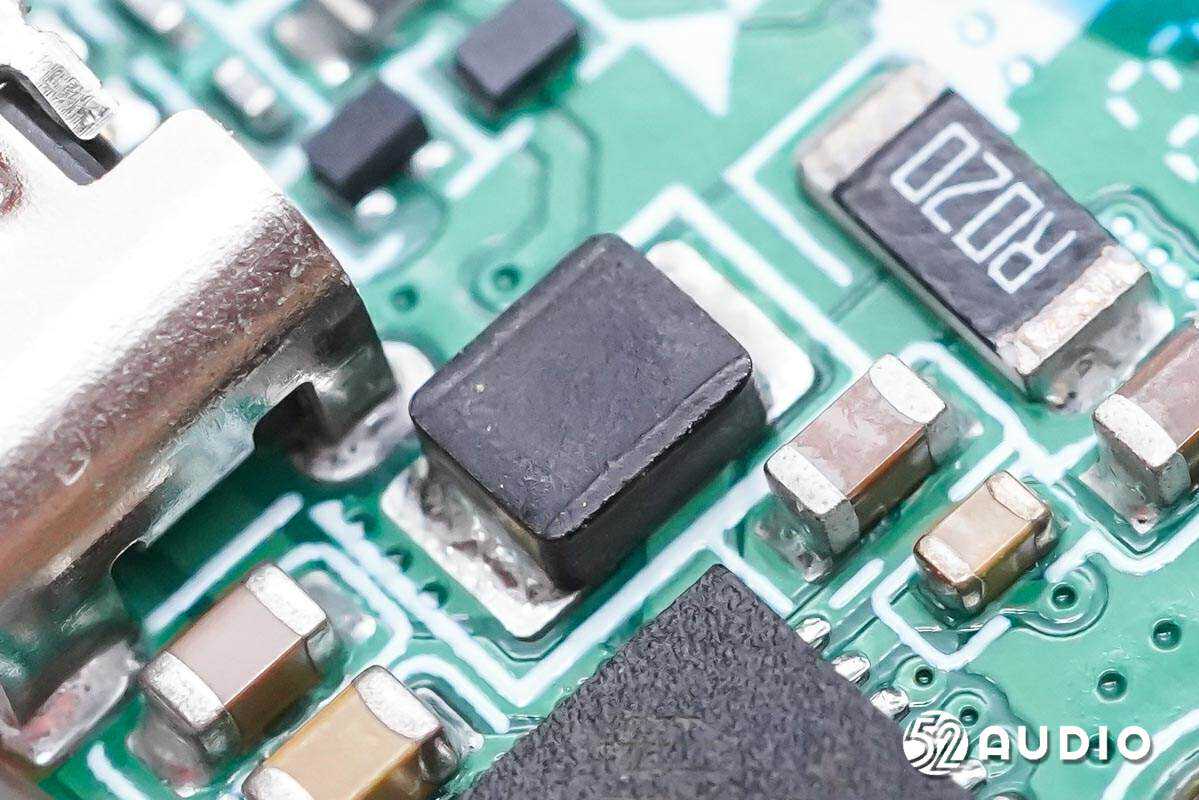

电源管理芯片外围功率电感特写。

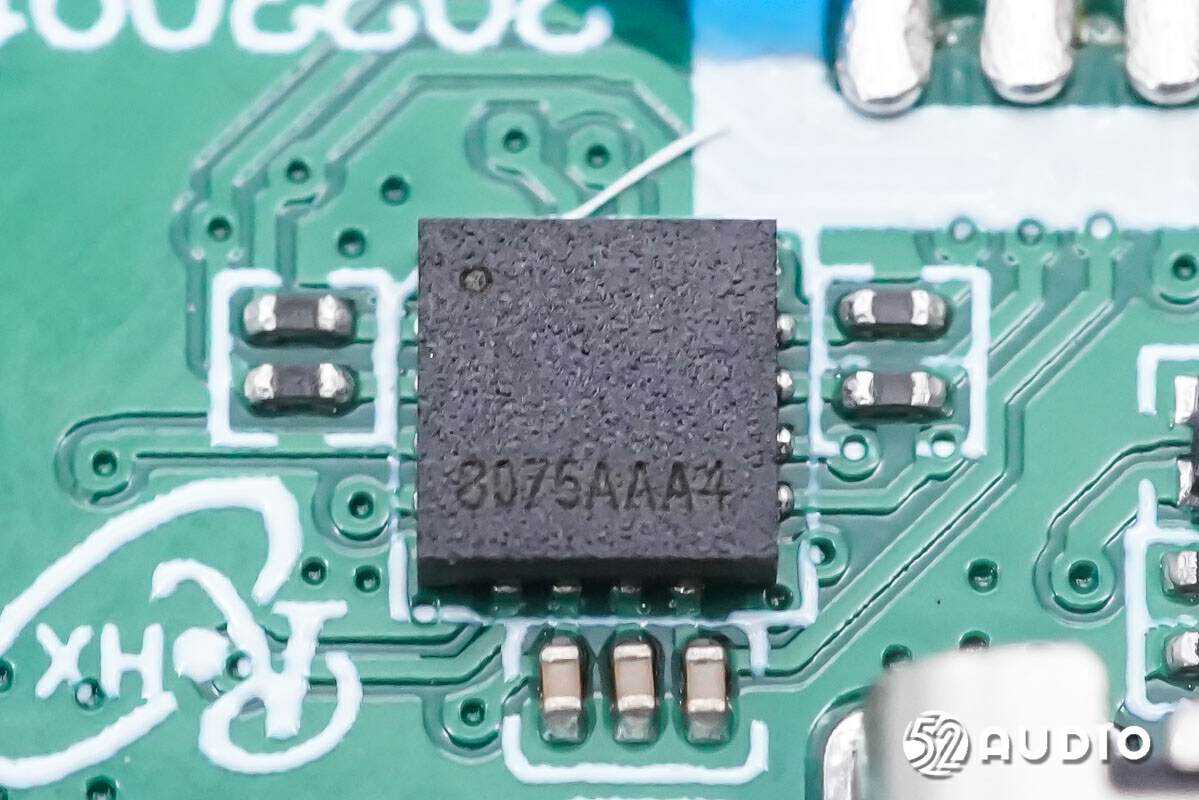

丝印8075AAA4的IC。

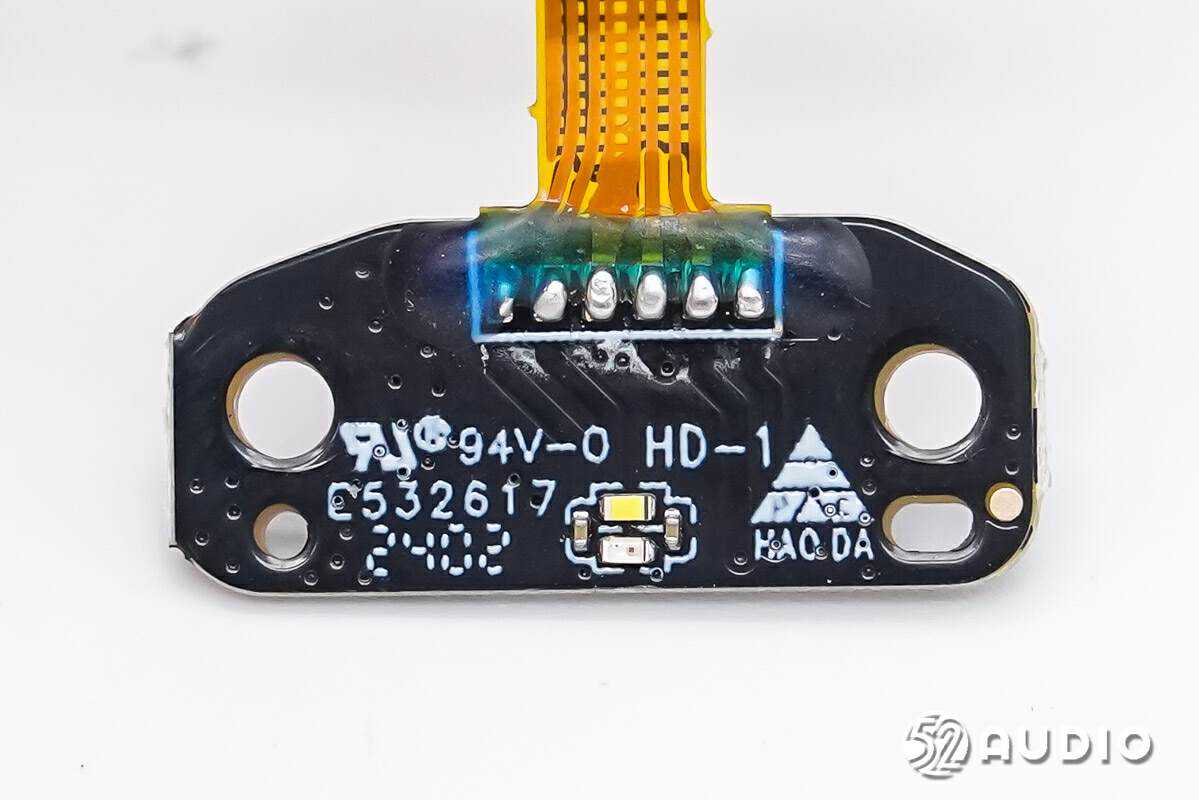

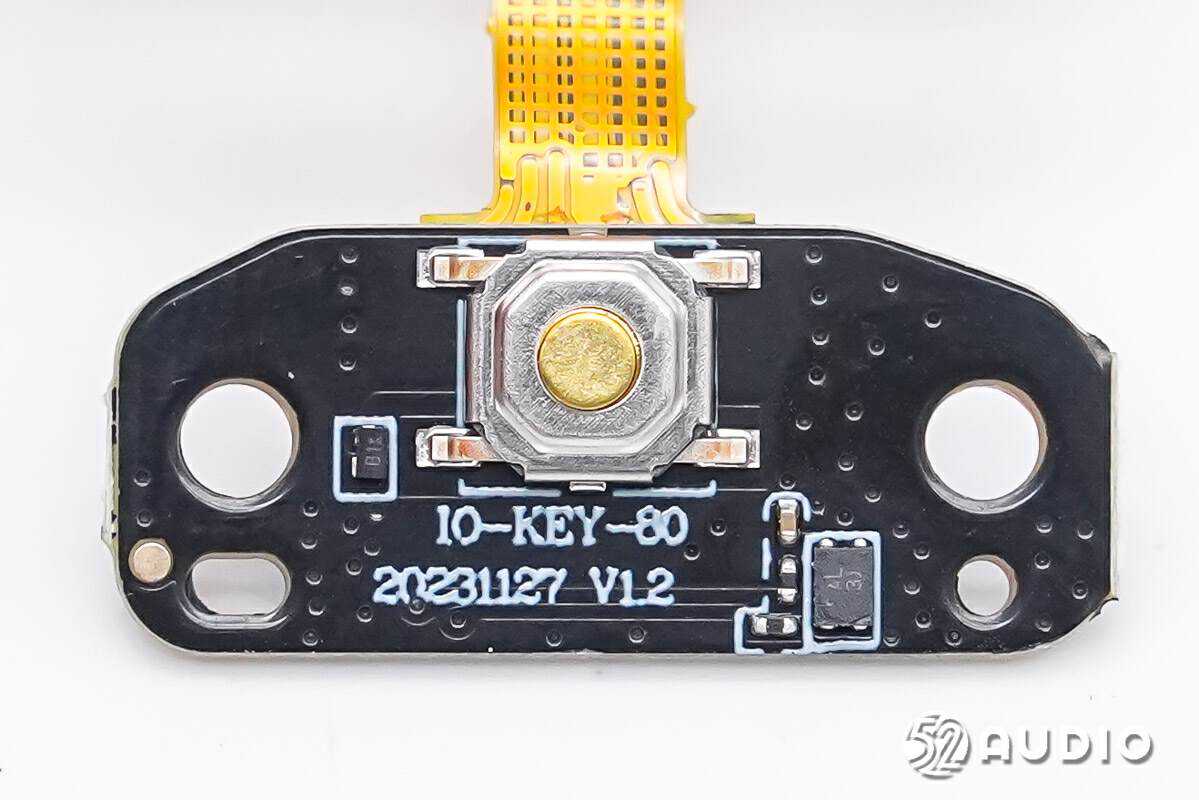

功能按键小板一侧电路一览。
功能按键小板另外一侧电路一览。

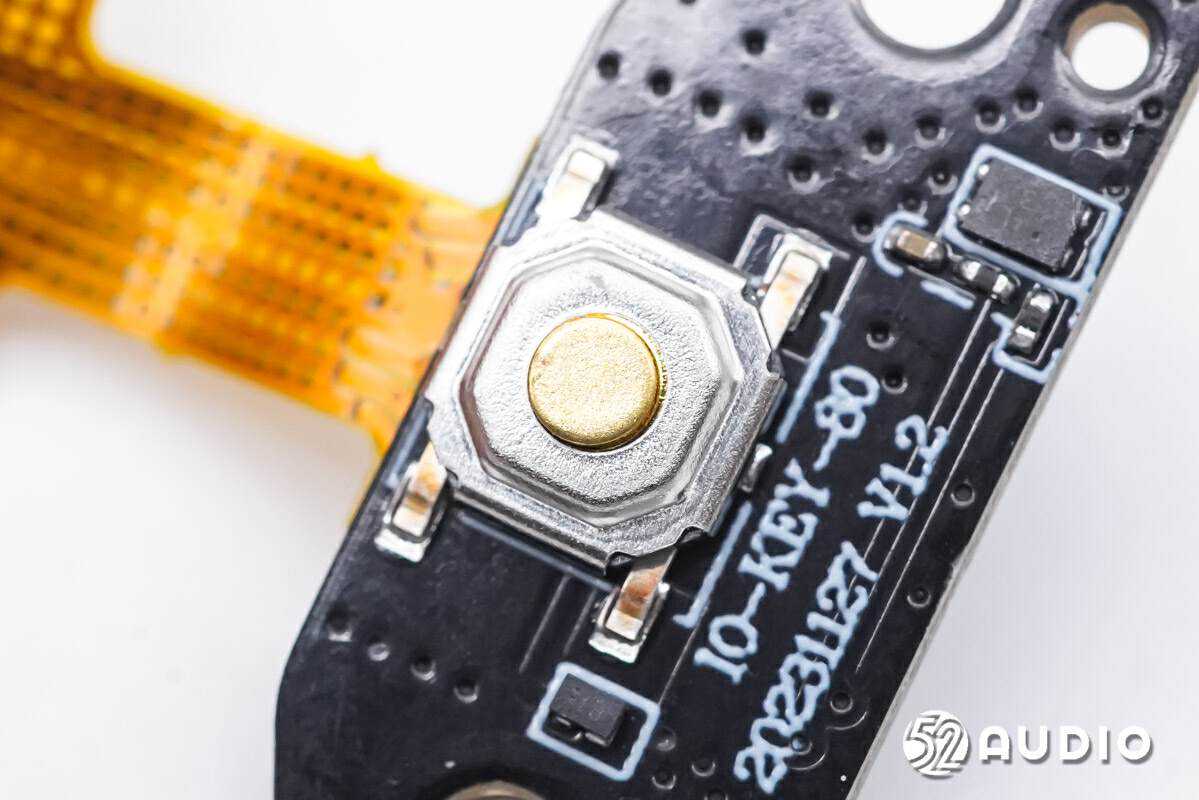

用于蓝牙配对的功能按键特写，贴片焊接。

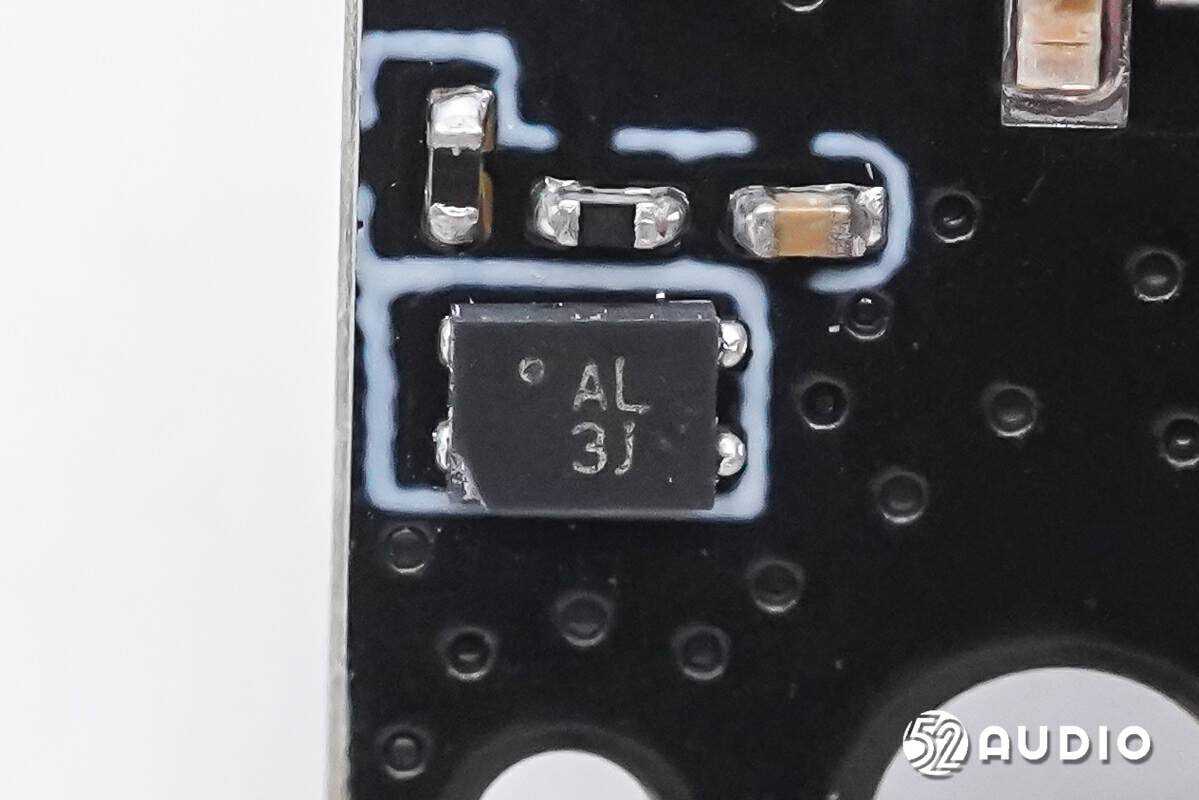

丝印AL3J的霍尔元件，用于感知耳机出入仓时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

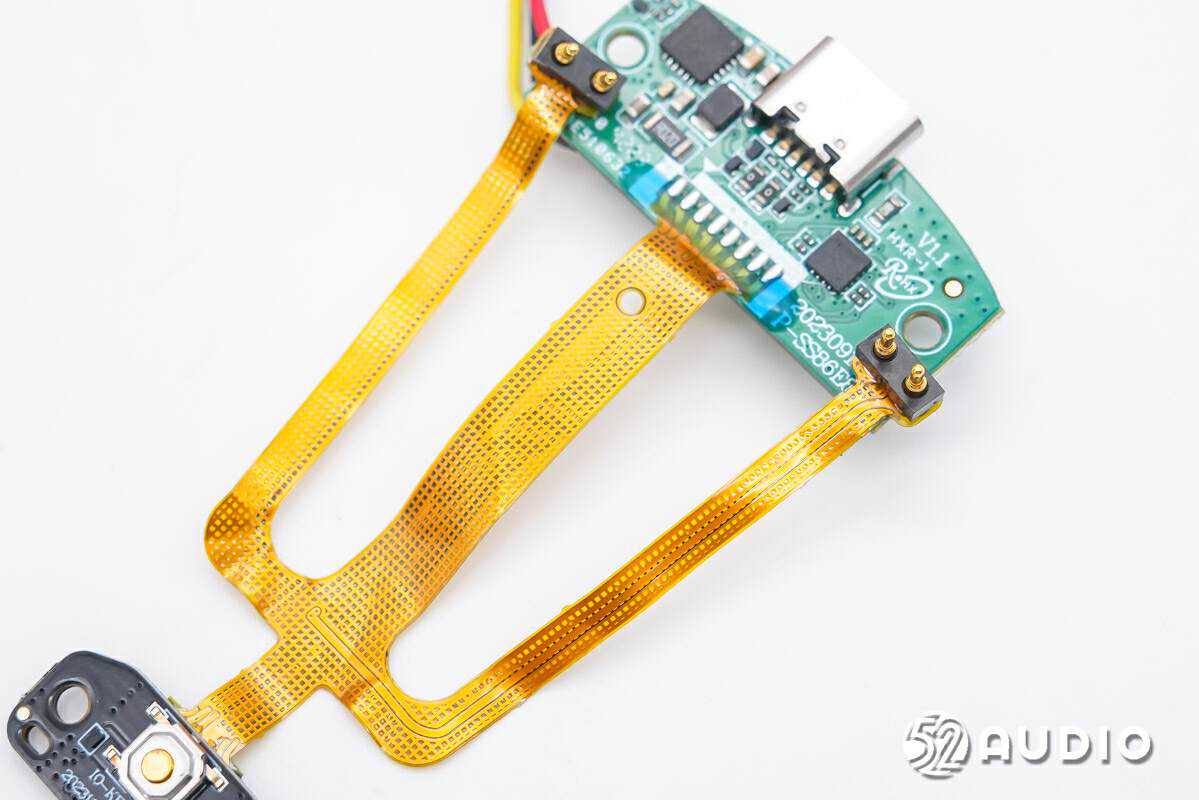

充电盒为耳机充电的排线电路一览。

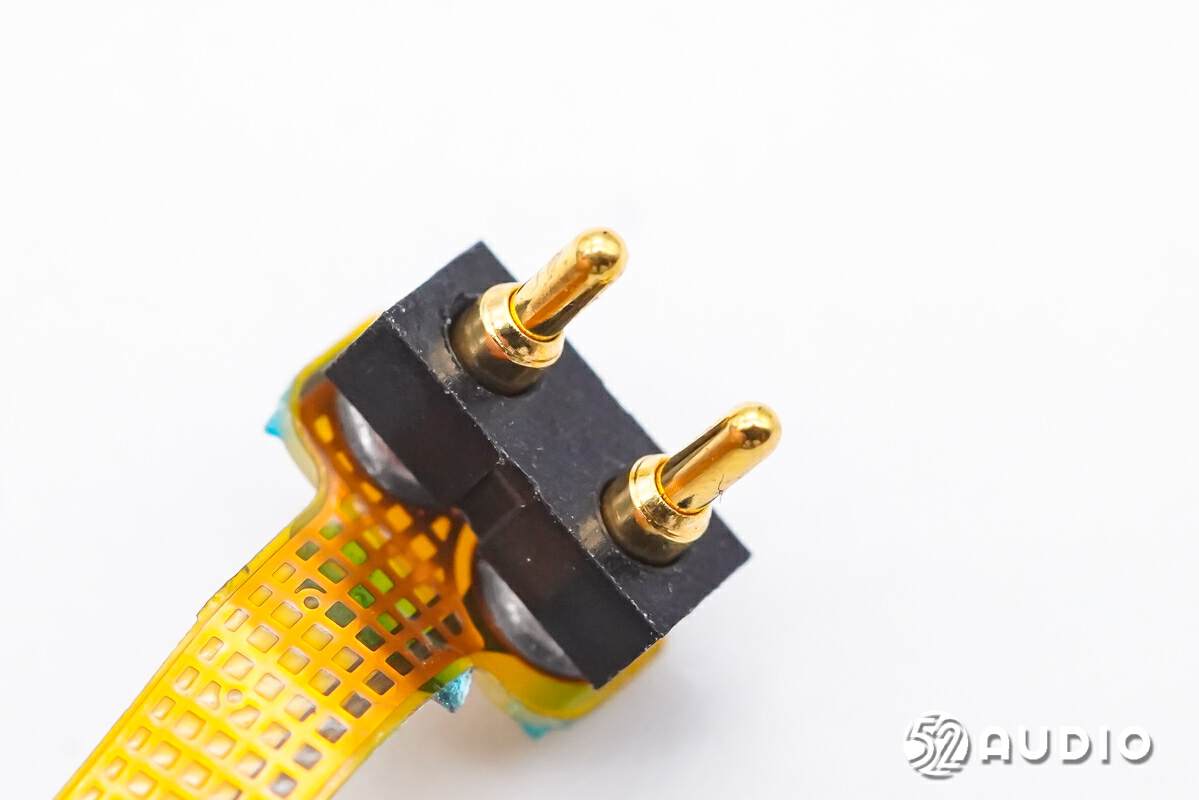

连接耳机充电的PogoPin连接器特写。

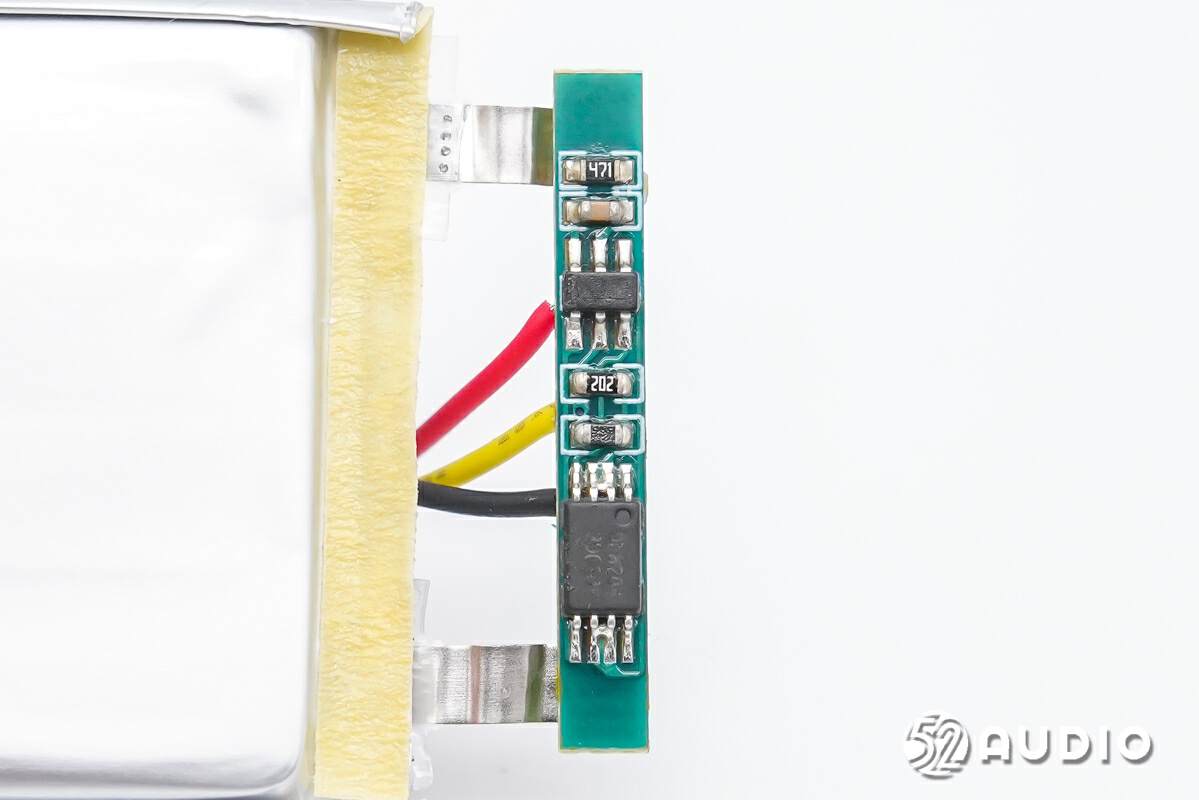

撕开电池外部绝缘保护，电池保护板一侧电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻

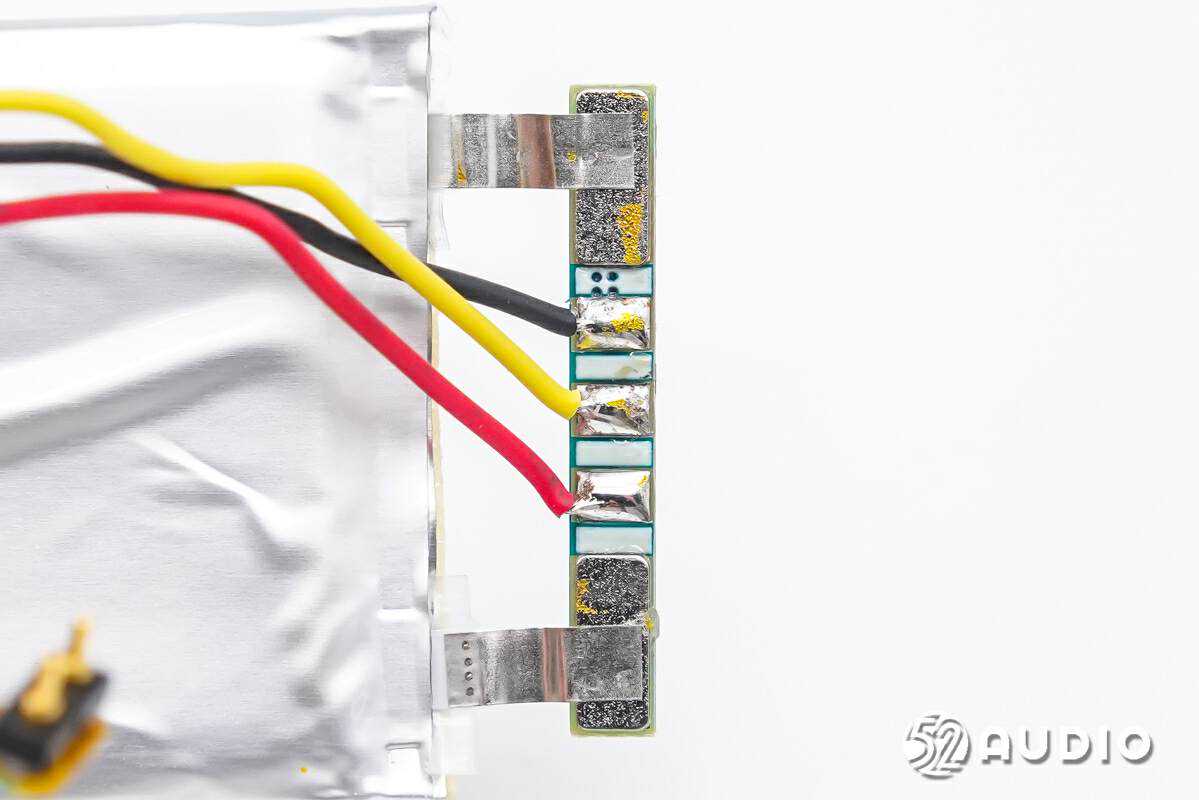

电池保护板另外一侧电路一览。

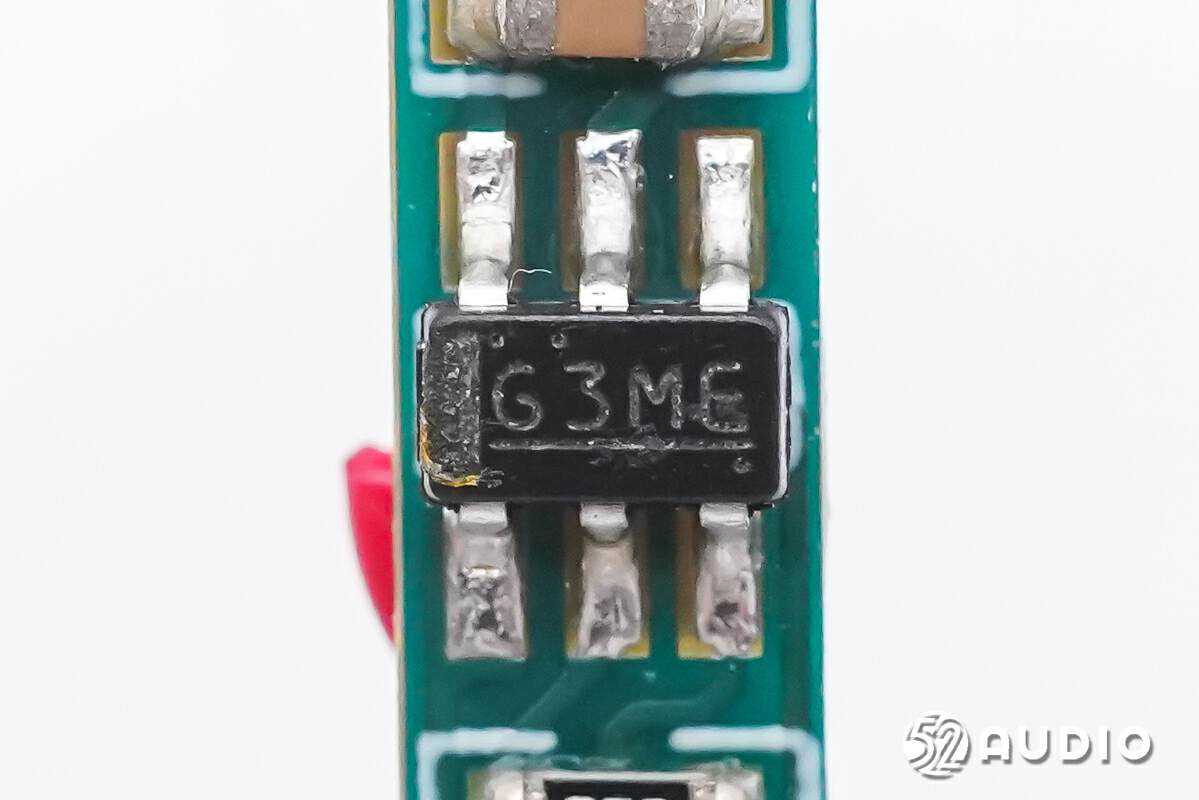

丝印G3ME的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

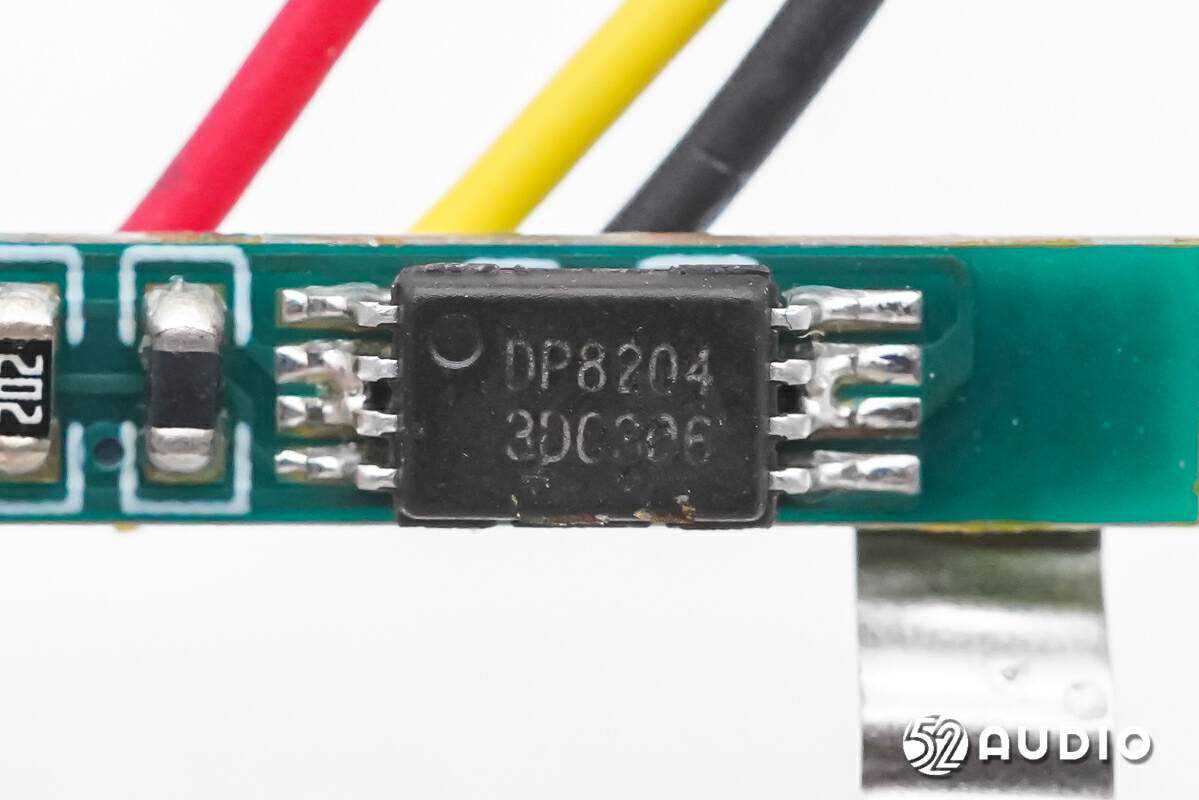

丝印DP8204的MOS管，配合锂电保护IC工作。
耳机拆解
拆解耳机部分，首先打开耳机音腔。
前腔内部扬声器单元结构一览。

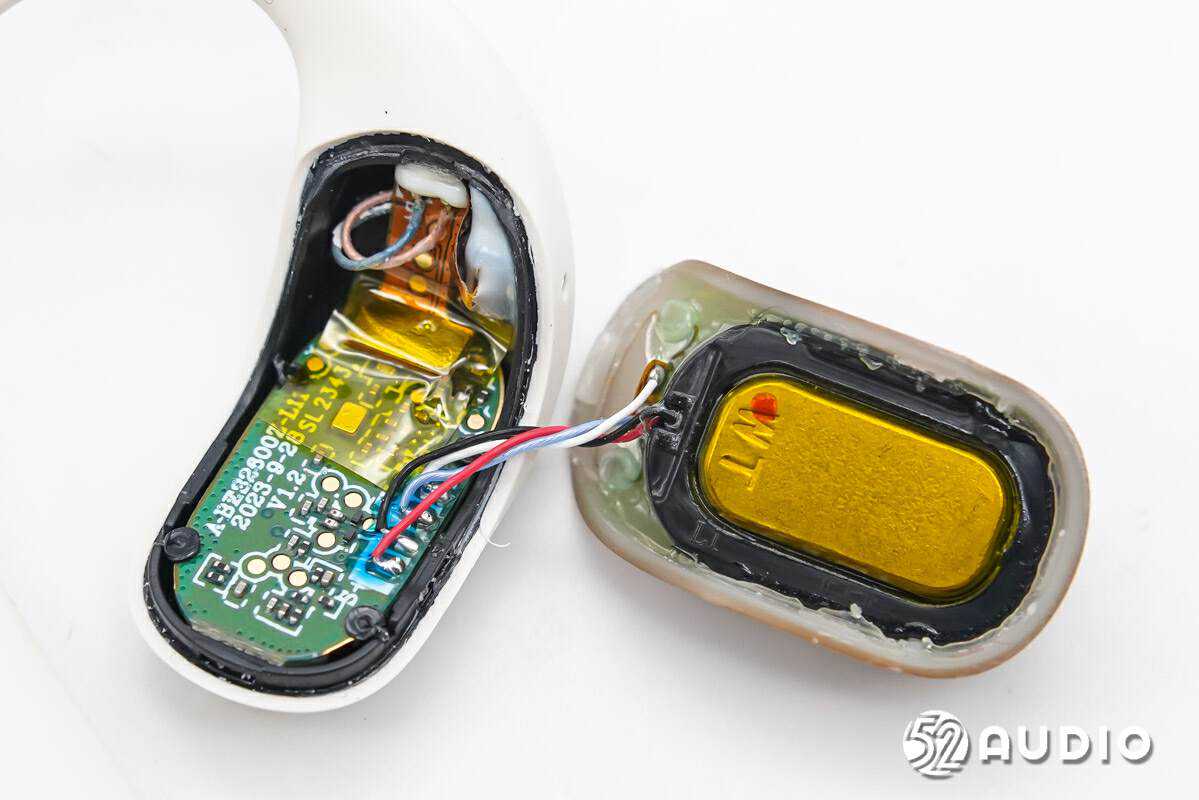

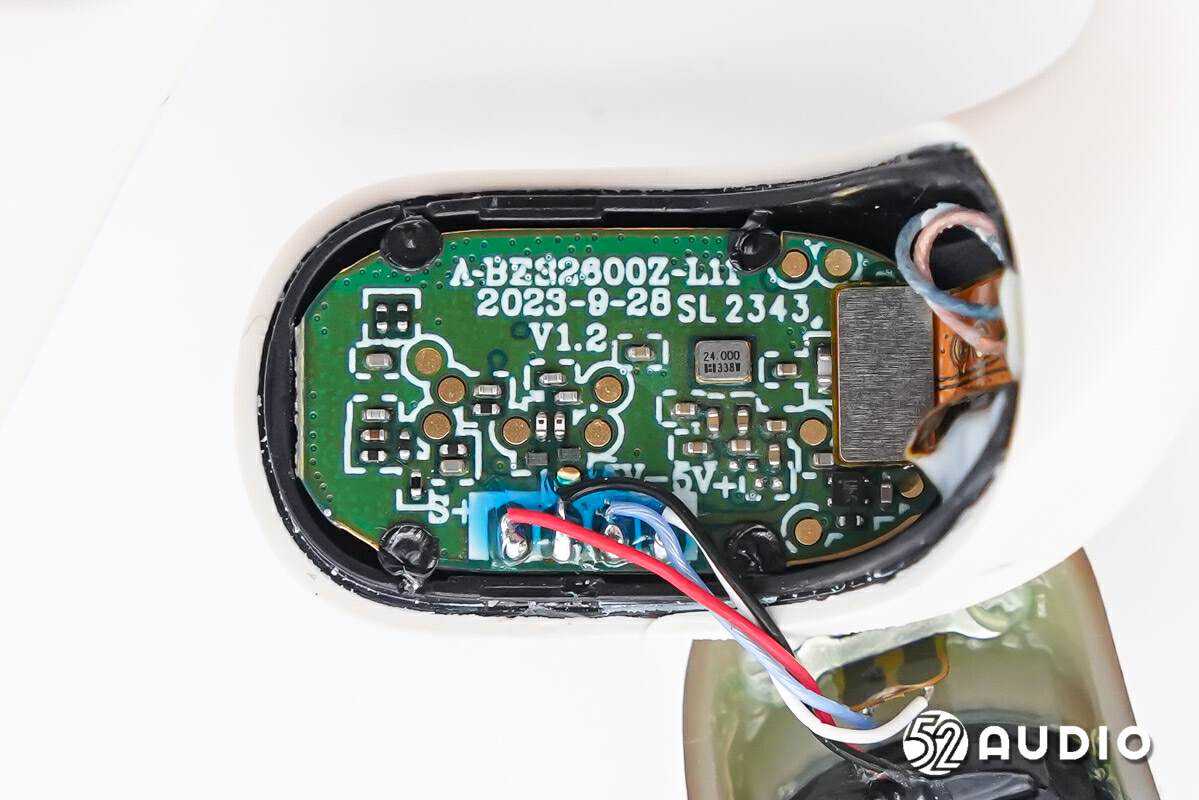

后腔内部主板单元结构一览，扬声器导线焊接，麦克风排线通过BTB连接器连接到主板。

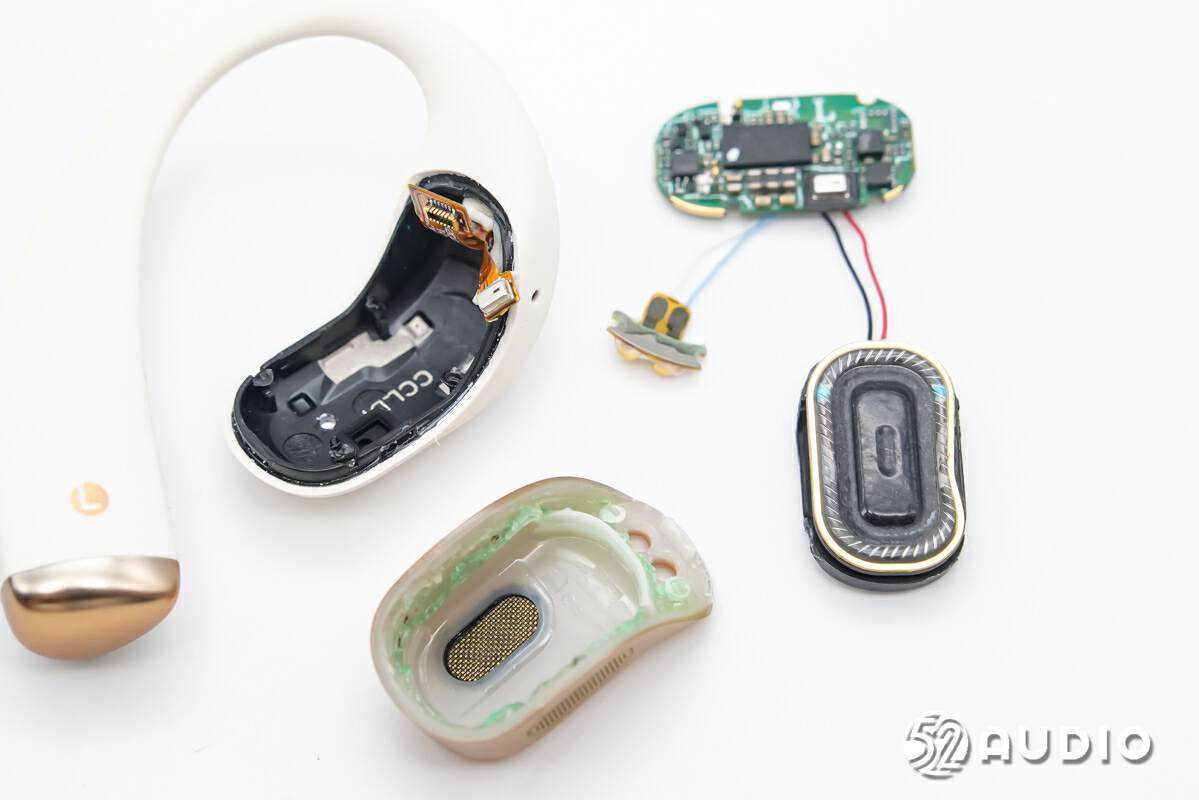

取出腔体内部的扬声器、主板和充电连接器。
连接充电盒充电的金属铜柱特写。

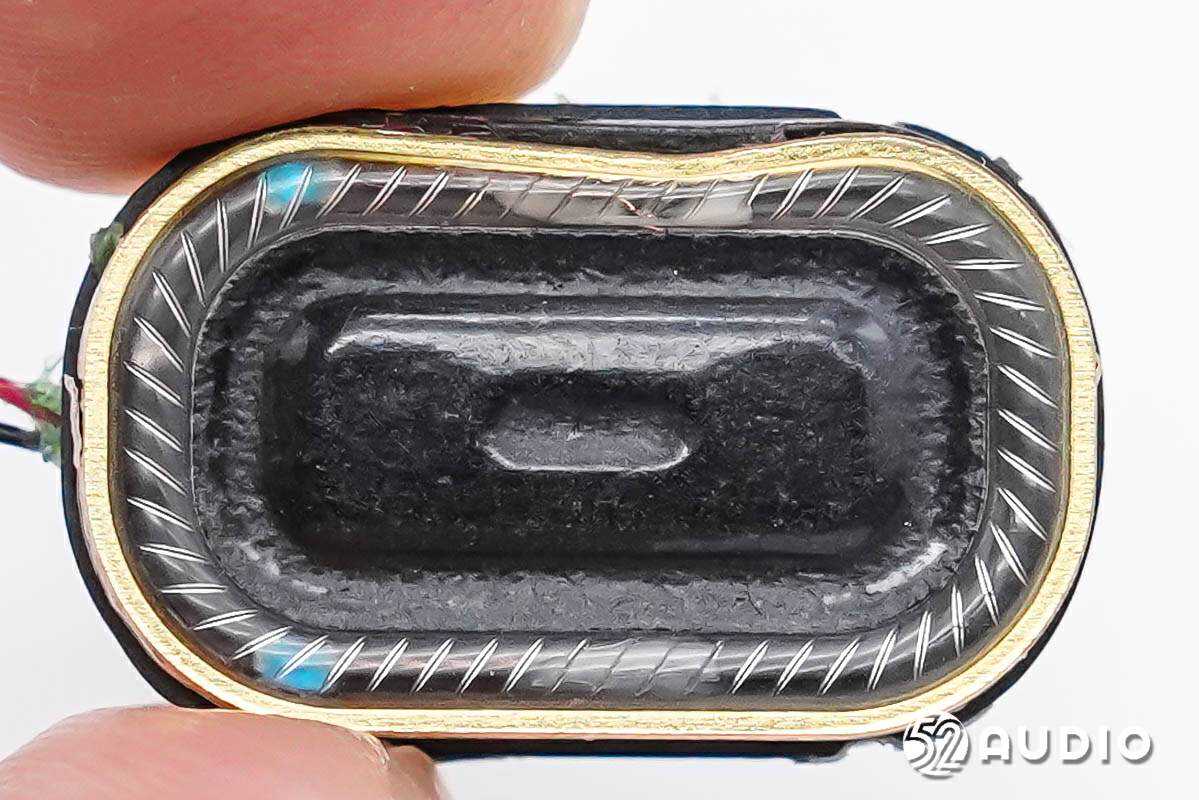

耳机跑道型扬声器正面振膜特写，据官方介绍，采用了PU+纤维纸复合振膜，科学调配出更适合开放式耳机的高/中低频振膜布局，带来三频均衡的高品质音质。

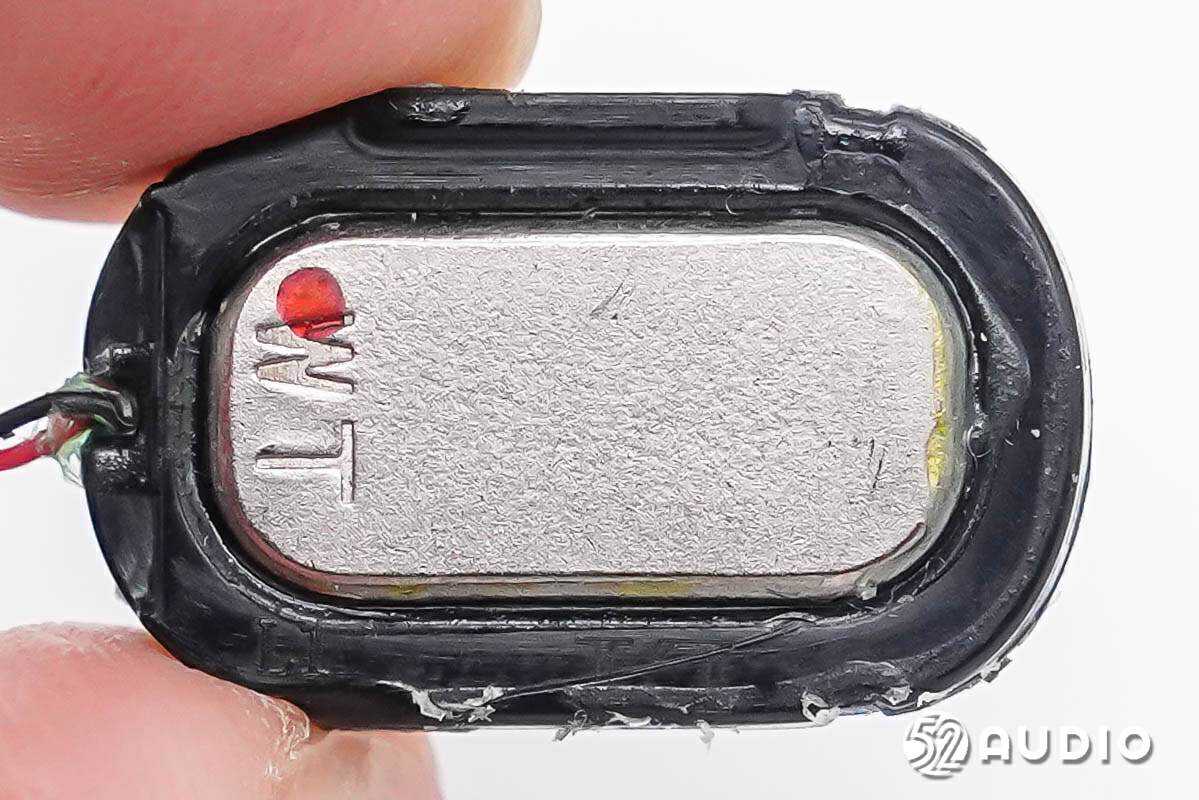

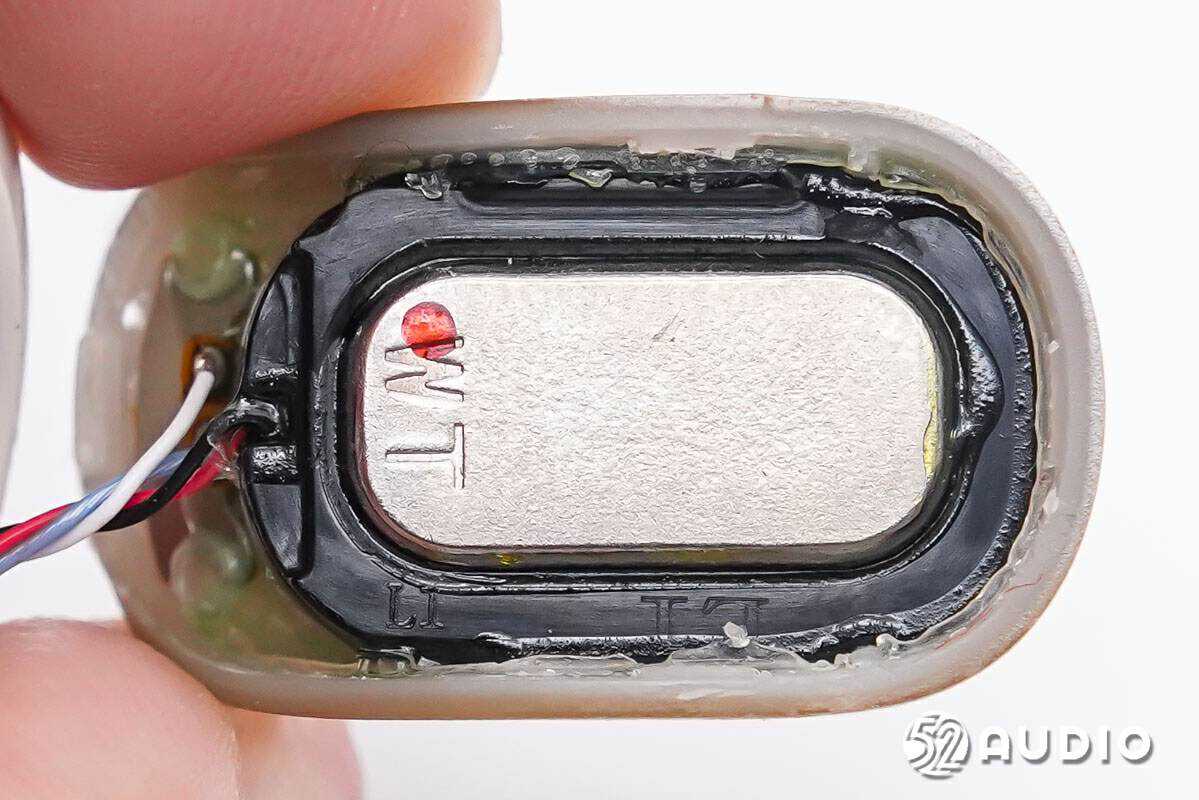

跑道型扬声器背面特写。

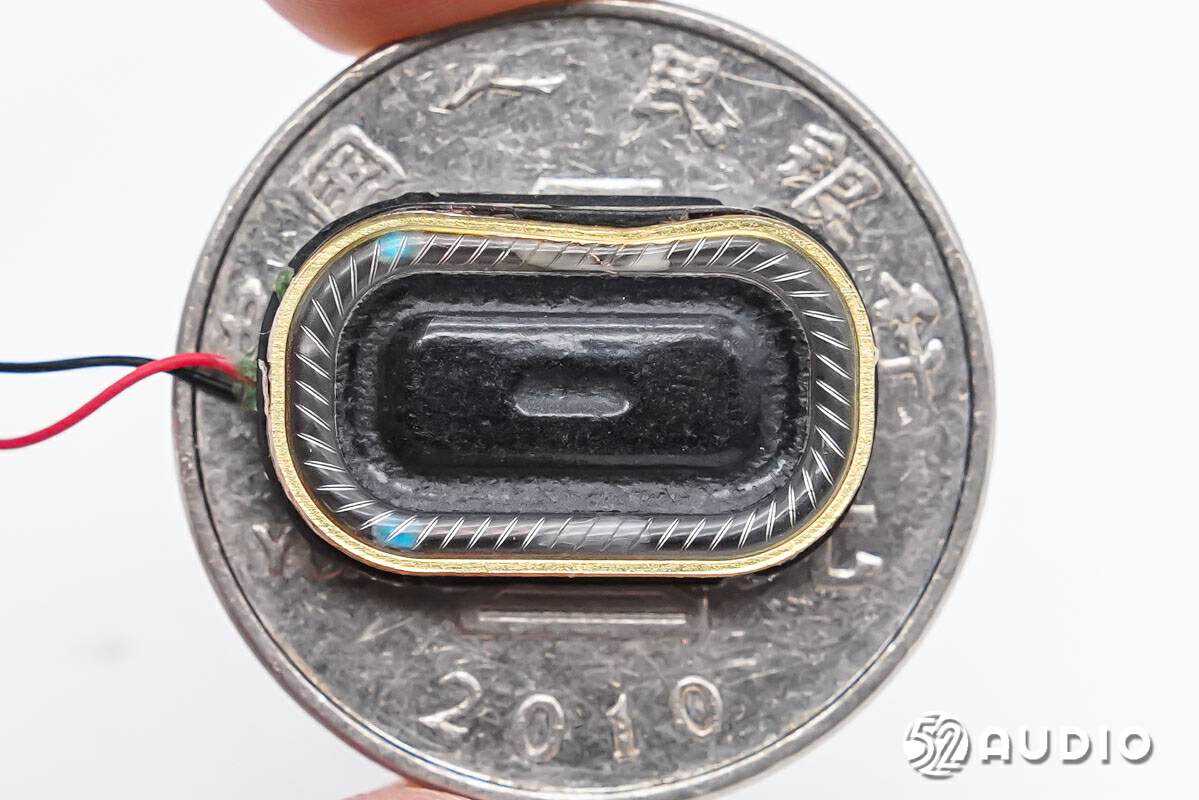

扬声器与一元硬币大小对比。

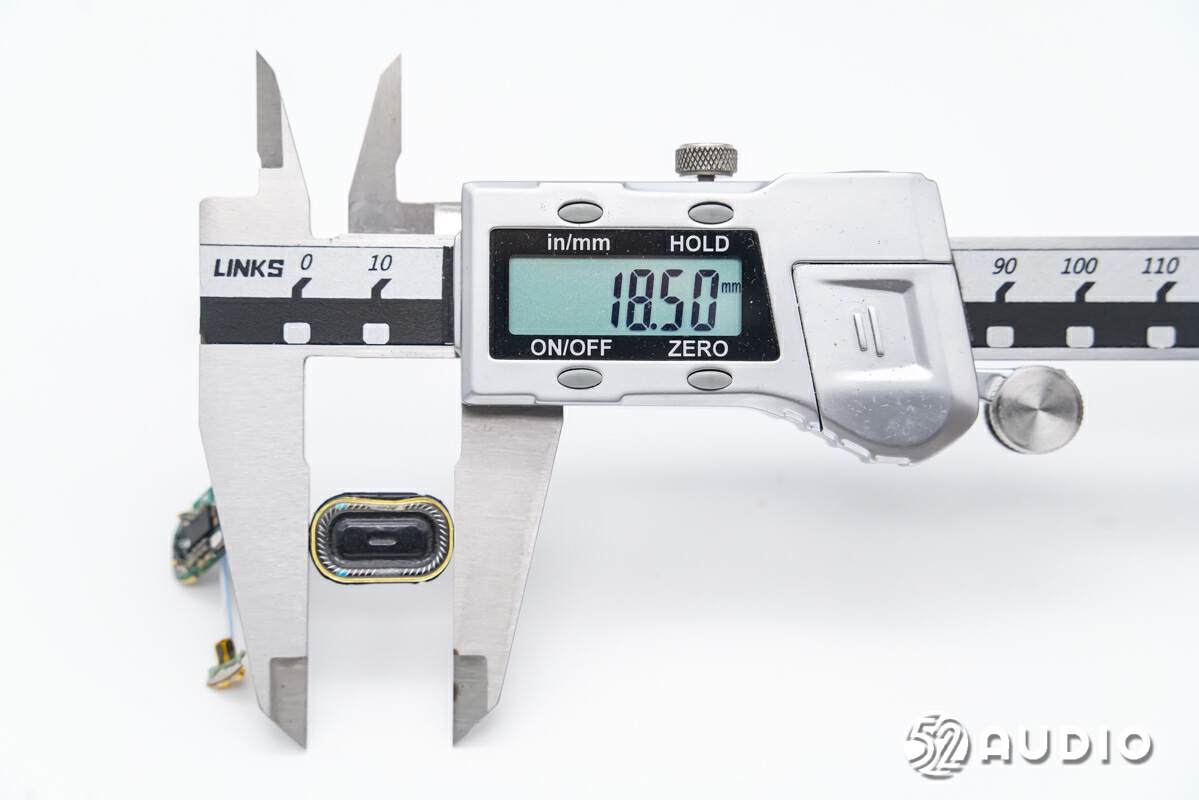

经我爱音频网实测，跑道型扬声器长直径约为18.50mm。

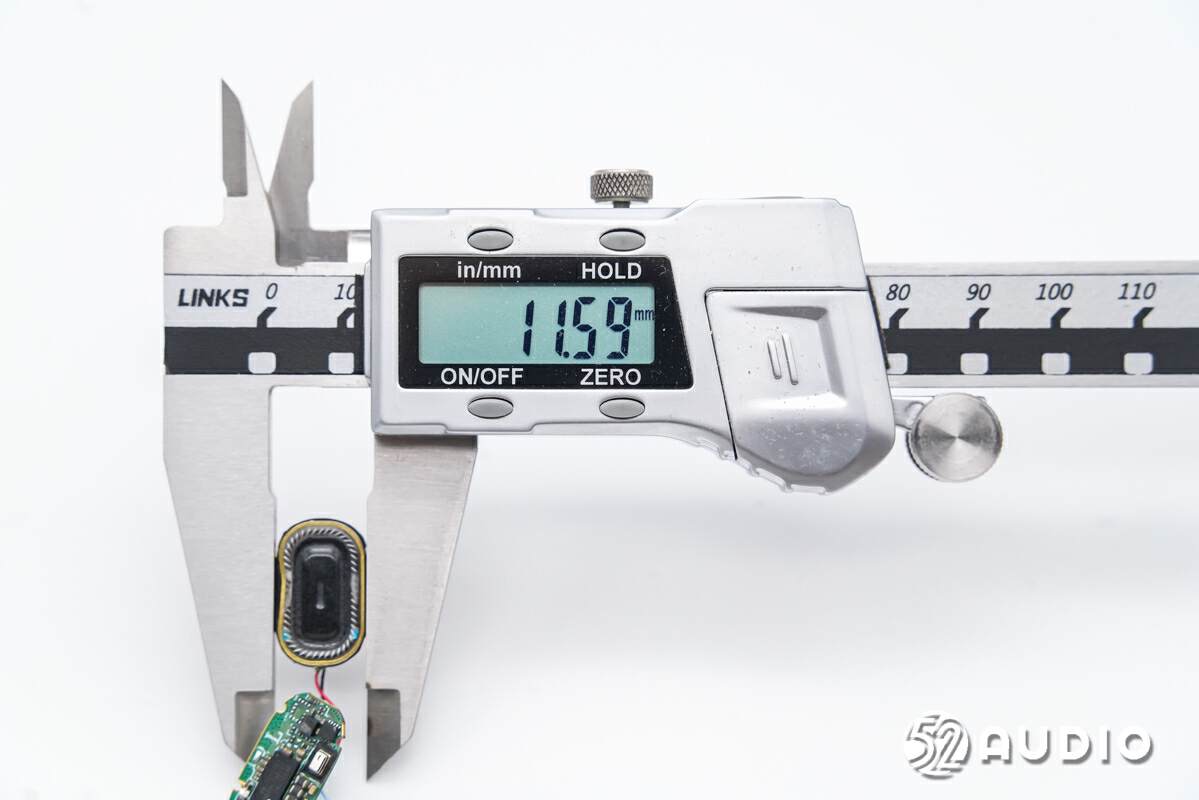

短直径约为11.59mm。

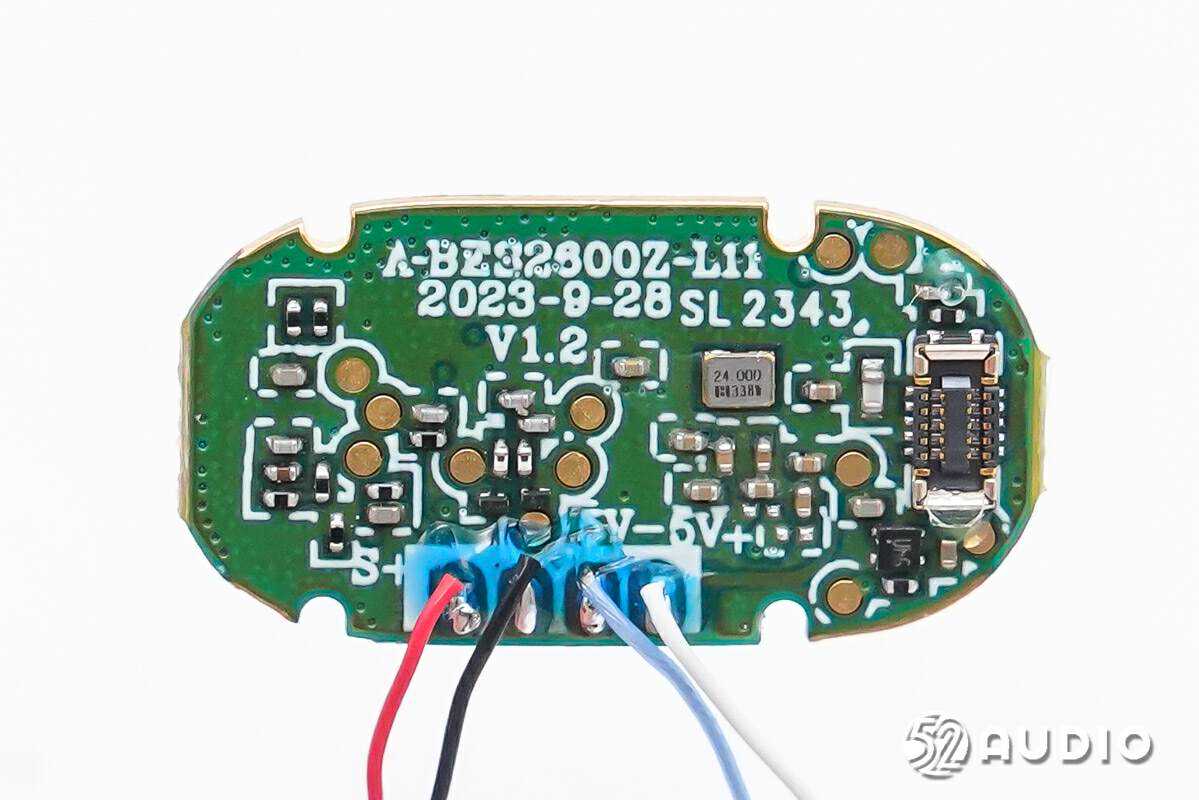

耳机主板一侧电路一览。
耳机主板另外一侧电路一览。

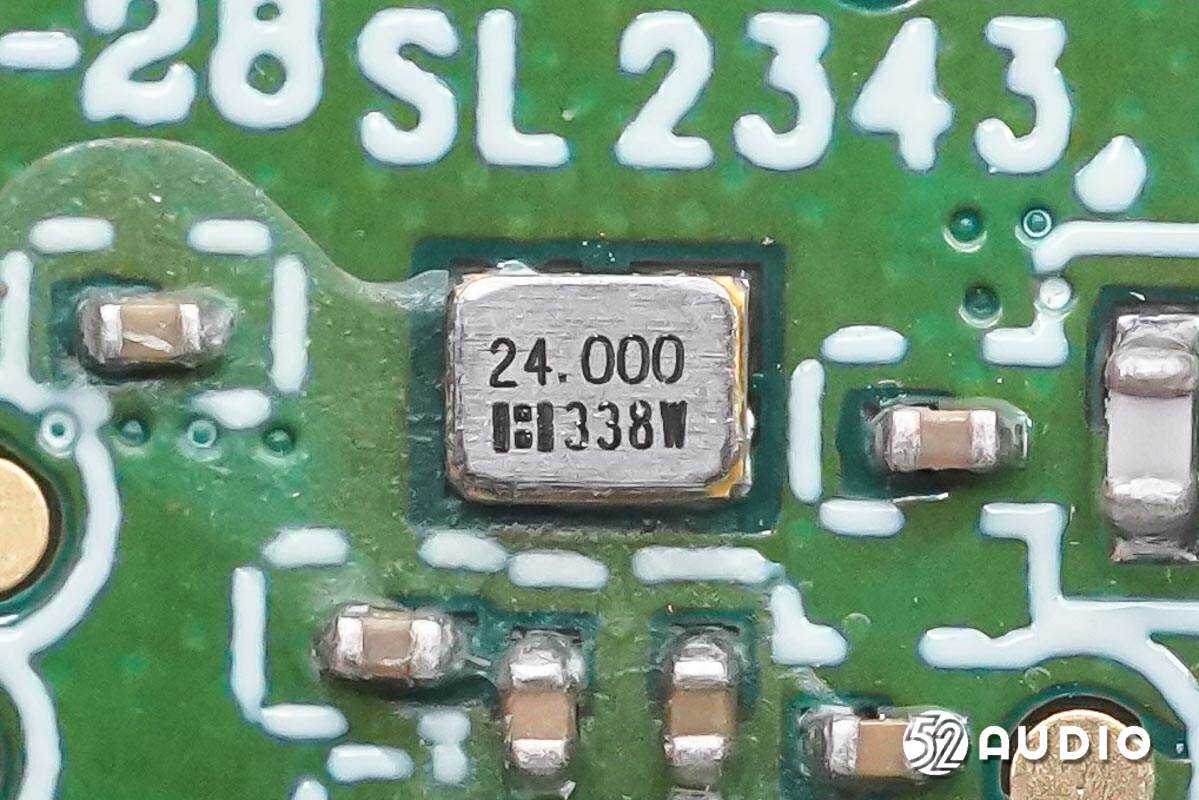

24.000MHz的晶振特写，用于提供时钟。

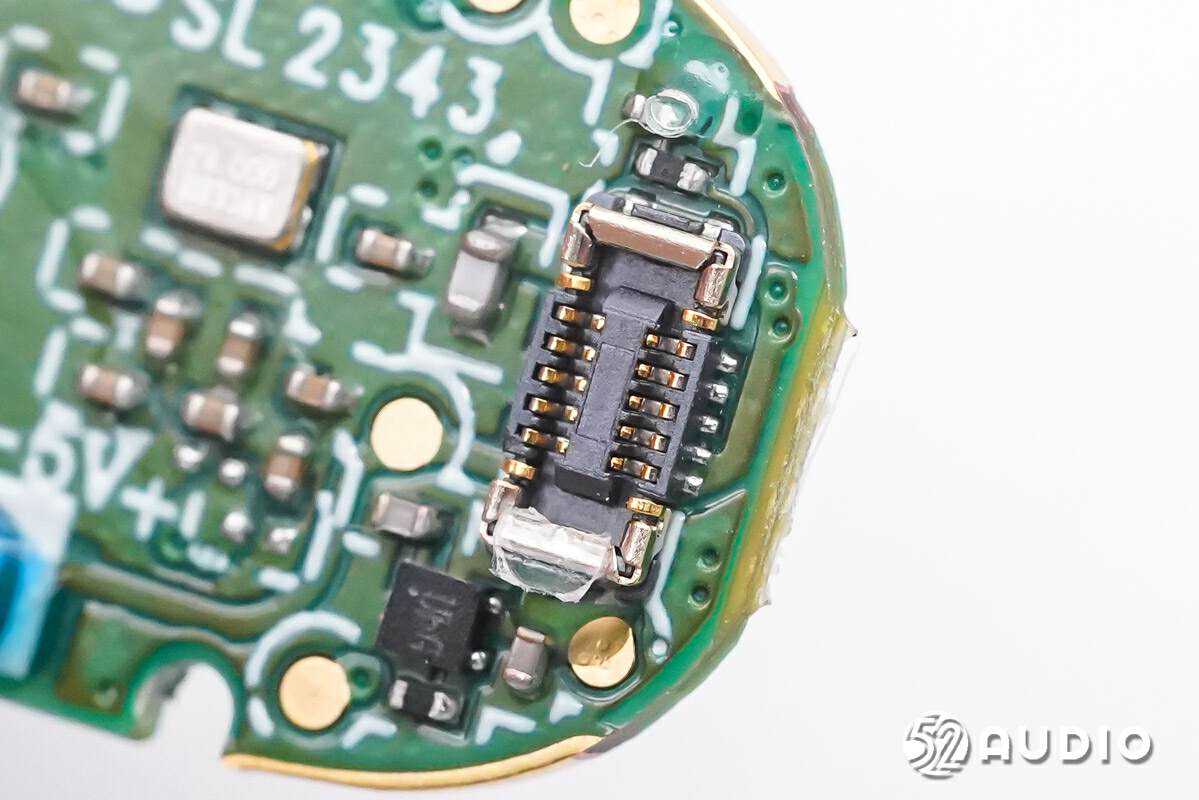

连接麦克风排线的BTB连接器母座。

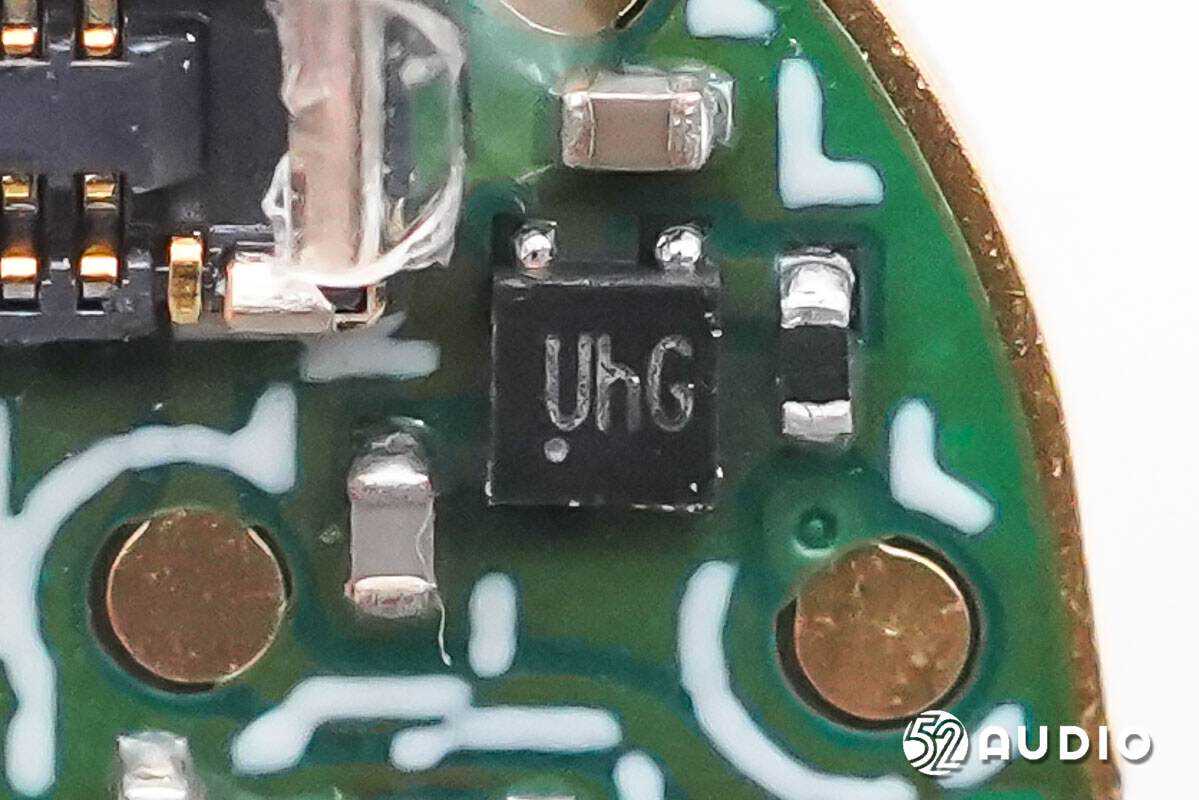

丝印UhG的IC。

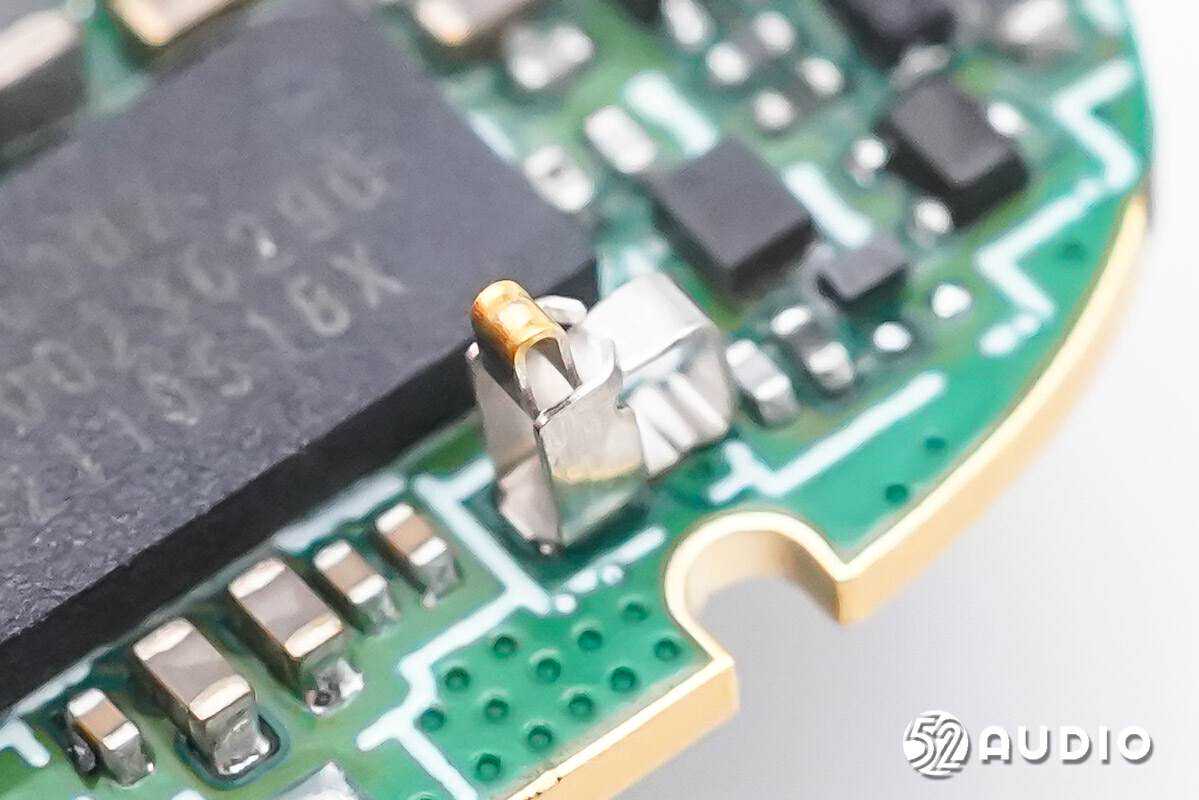

连接天线的金属弹片特写。

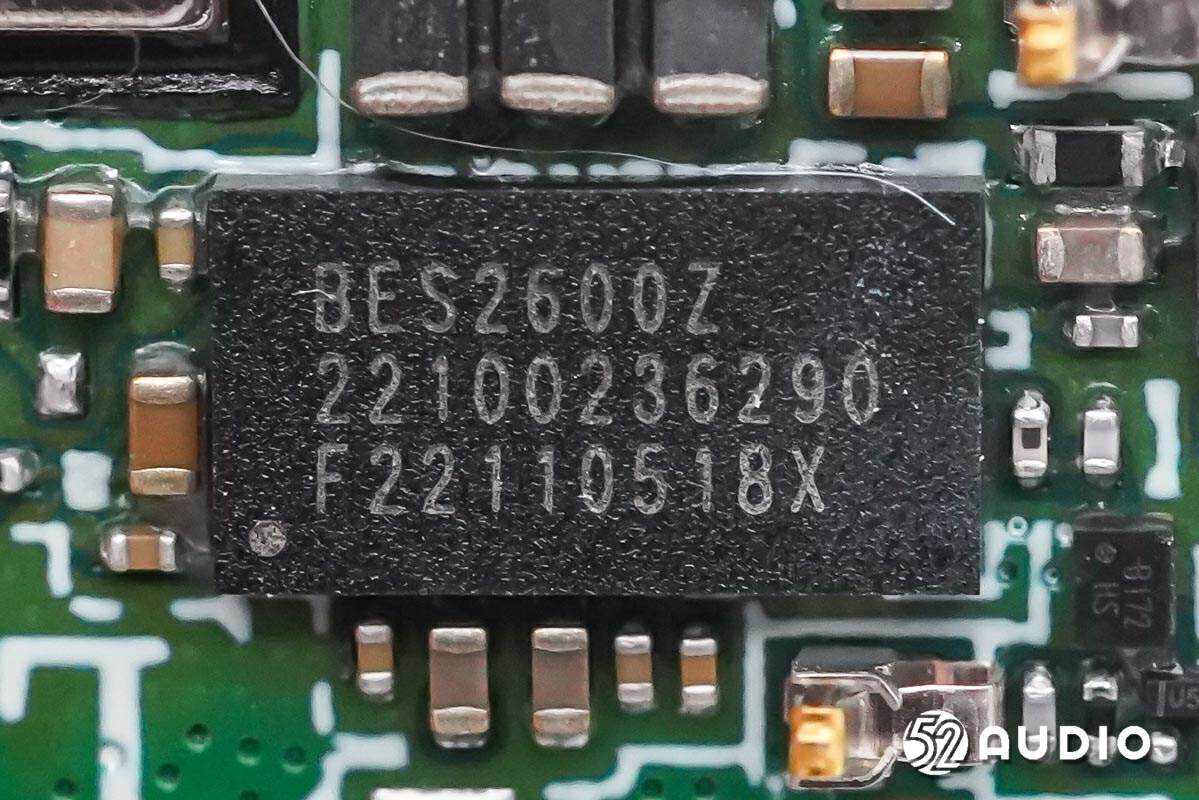

BES恒玄BES2600Z蓝牙音频SoC，内部集成双核STAR-MC1CPU和超低功耗SensorHub子系统，具备强大的应用处理能力。

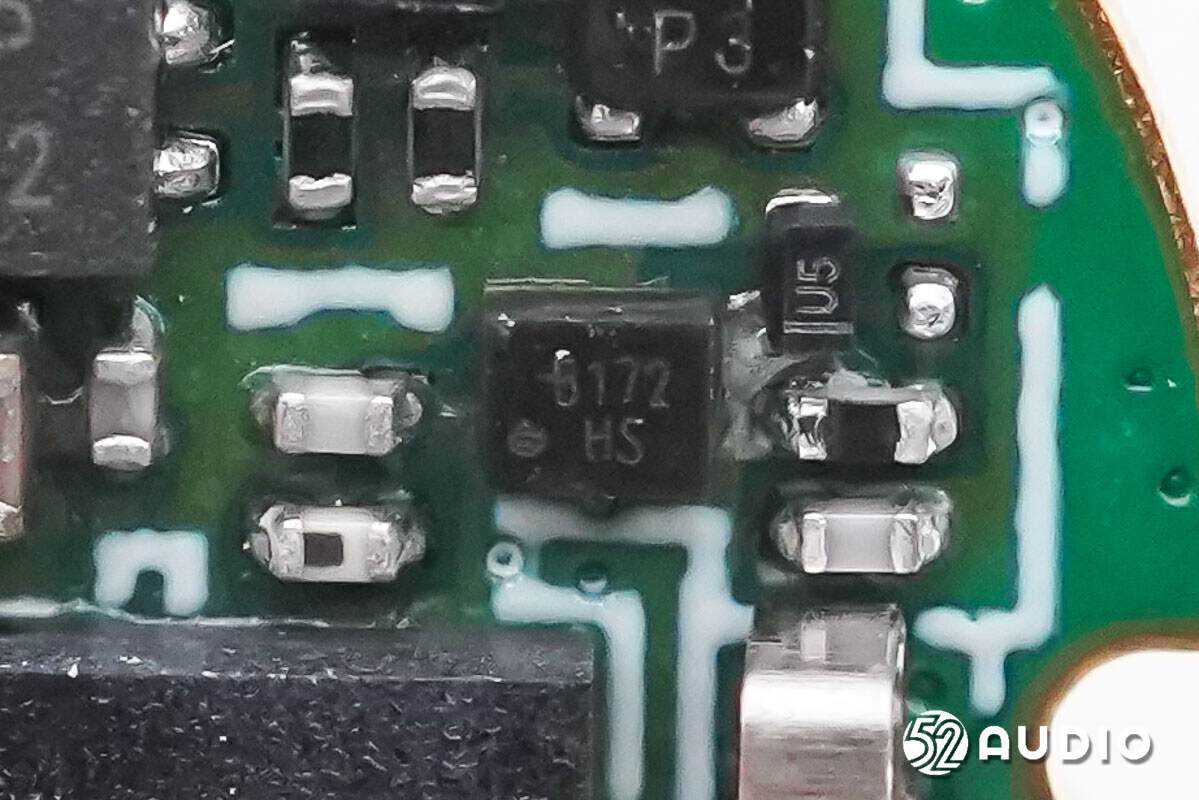

丝印B172的IC。

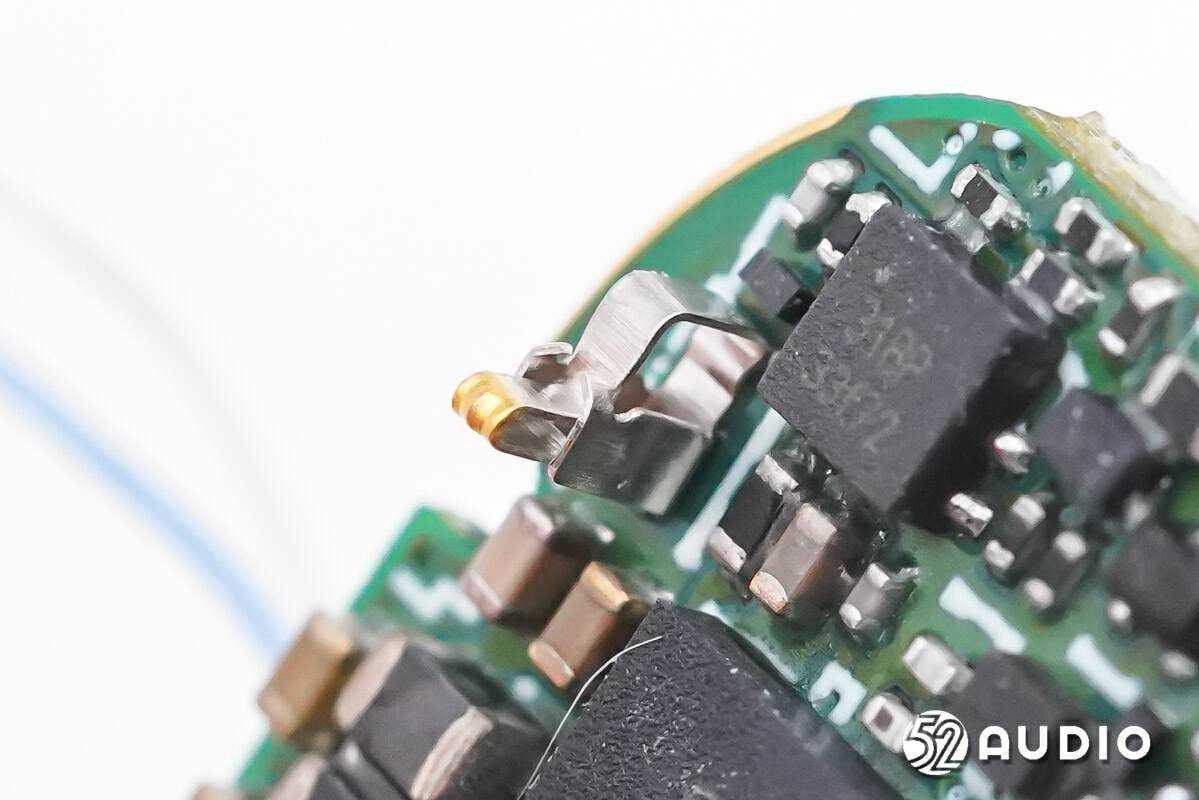

连接触摸检测电极的金属弹片特写。

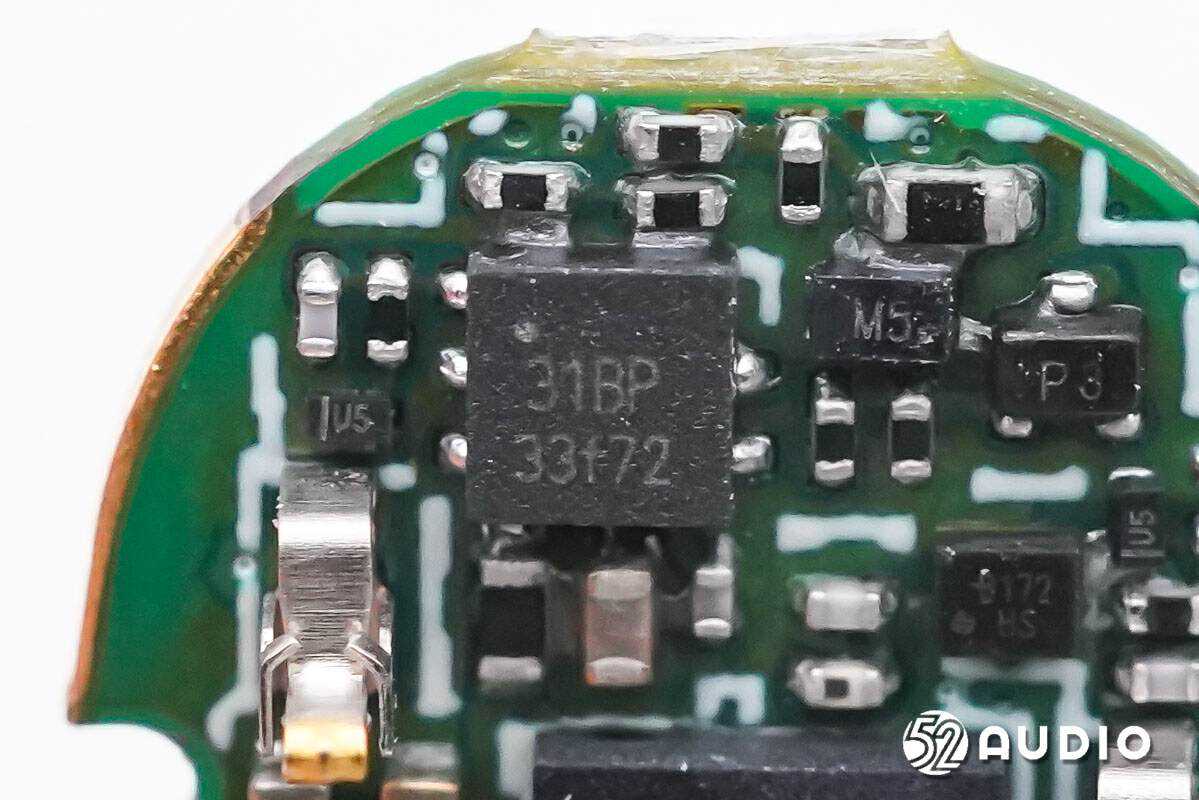

HYNITRON海栎创HK31BP高性能自电容触控芯片，用于触摸控制功能。

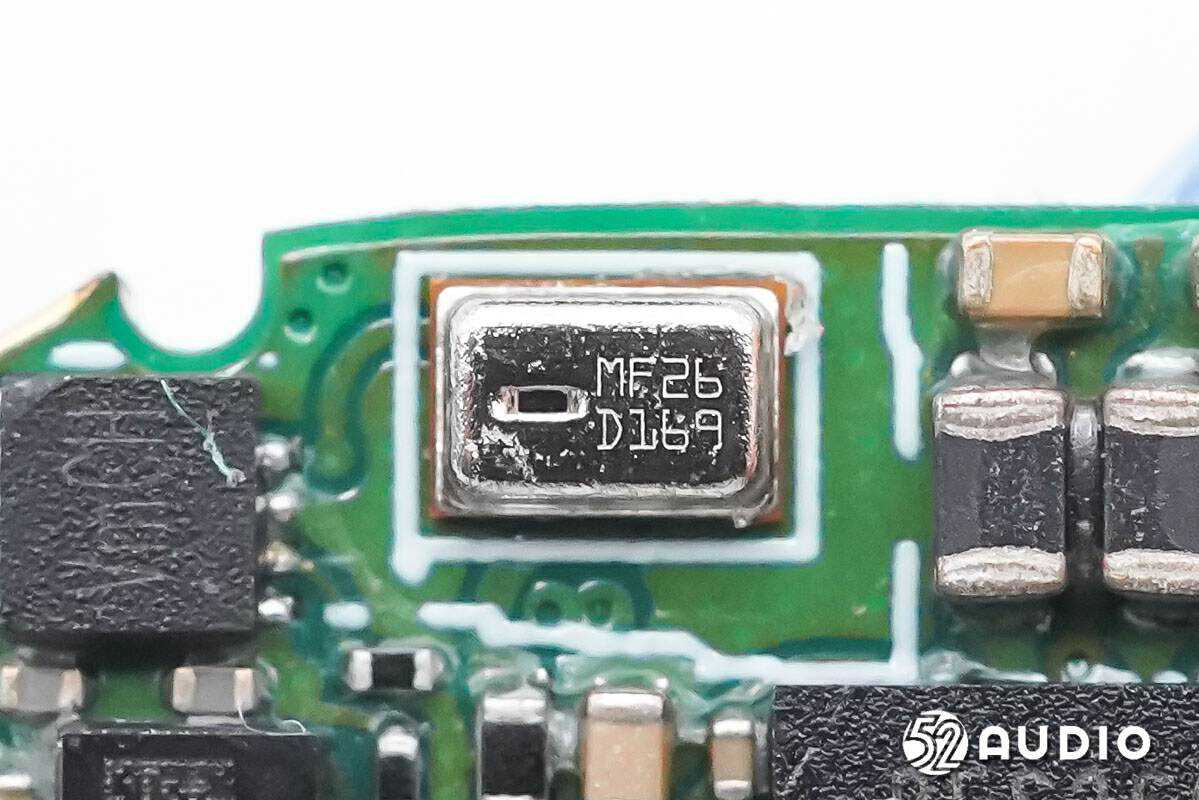

镭雕MF26D169的MEMS麦克风，用于语音通话功能拾音。

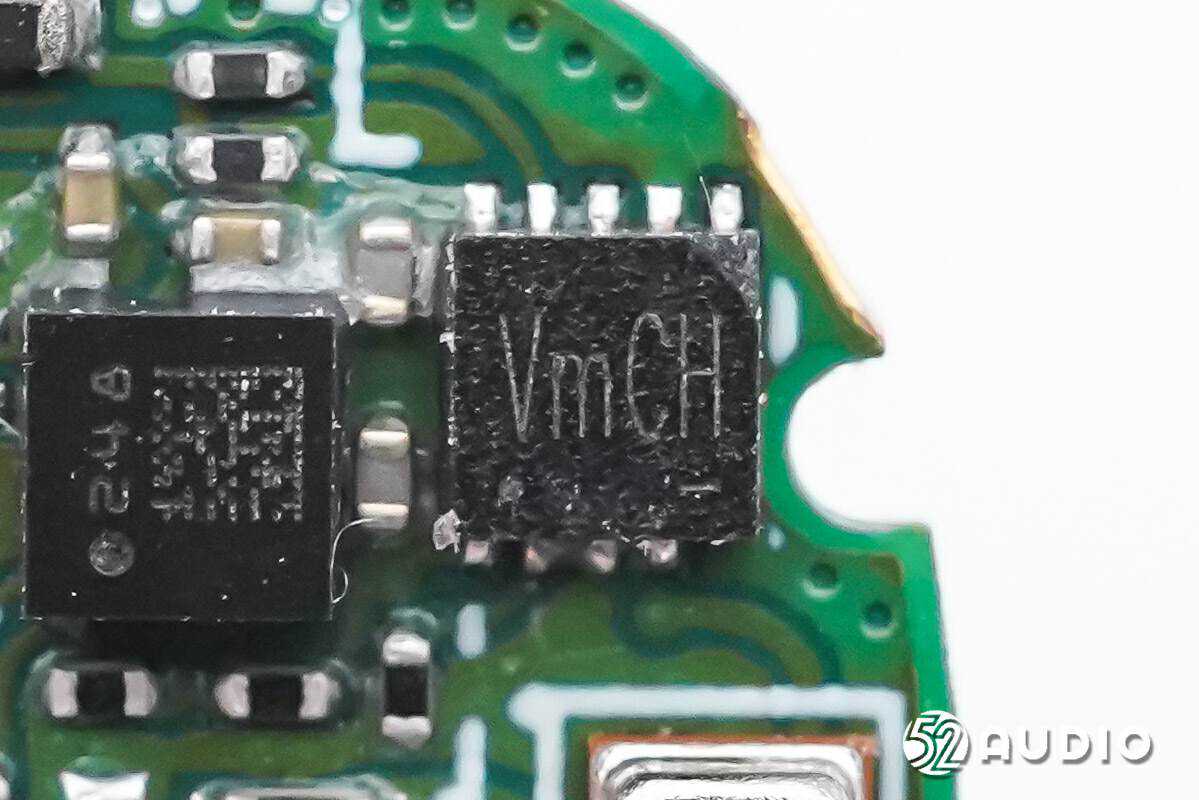

丝印“VmCH”的eta钰泰ETA4030充电IC，是一款单电池、完全集成的恒流（CC）/恒压（CV）锂离子电池充电器，紧凑的封装和最低的外部组件要求使其成为便携式应用的理想选择。

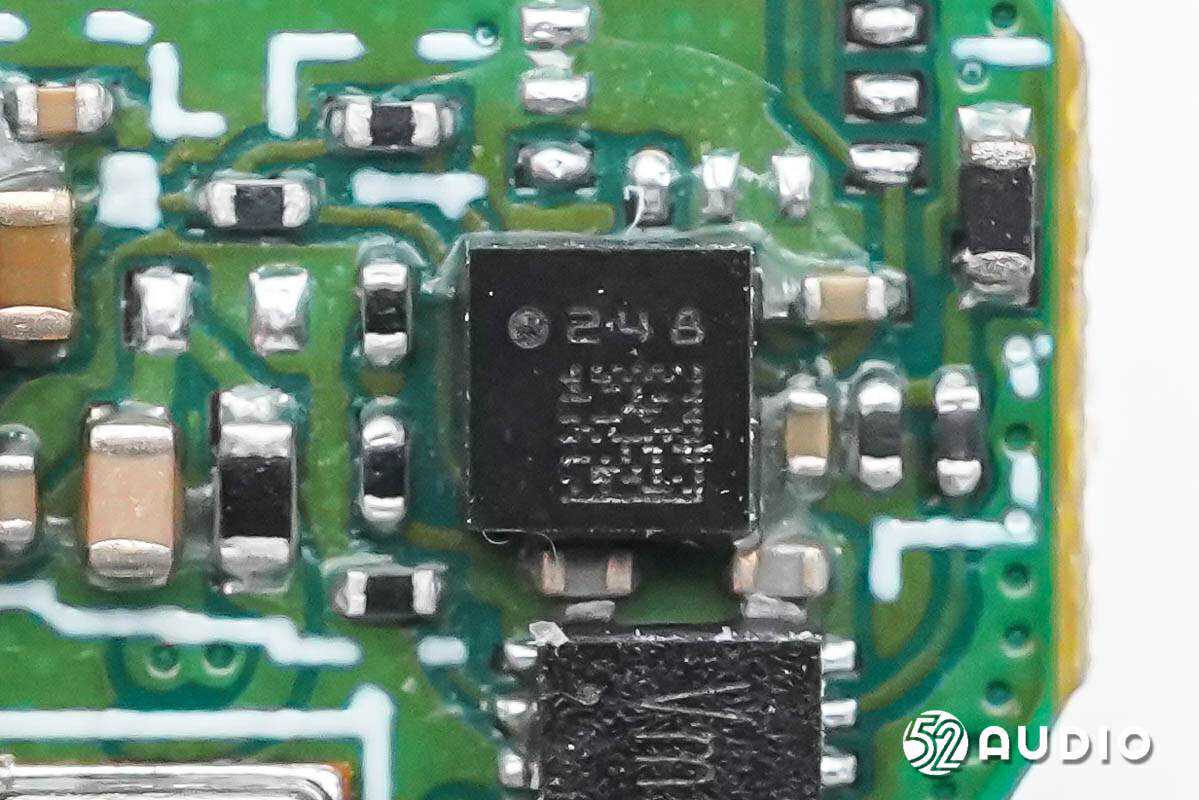

丝印248的加速度传感器，用于计步功能采集运动数据。

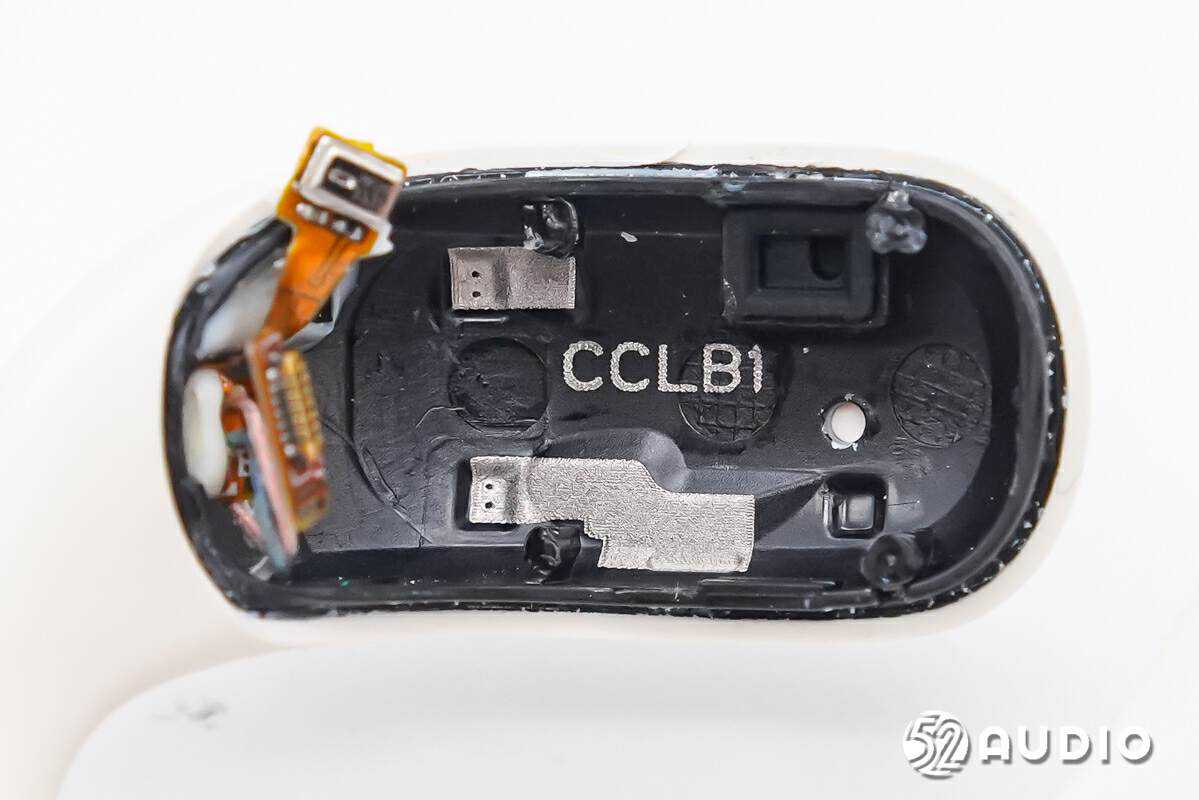

后腔底部结构一览，支架上印刷有蓝牙天线和触摸检测电极。左侧耳挂末端设置有麦克风排线，电池单元导线焊接到排线上。

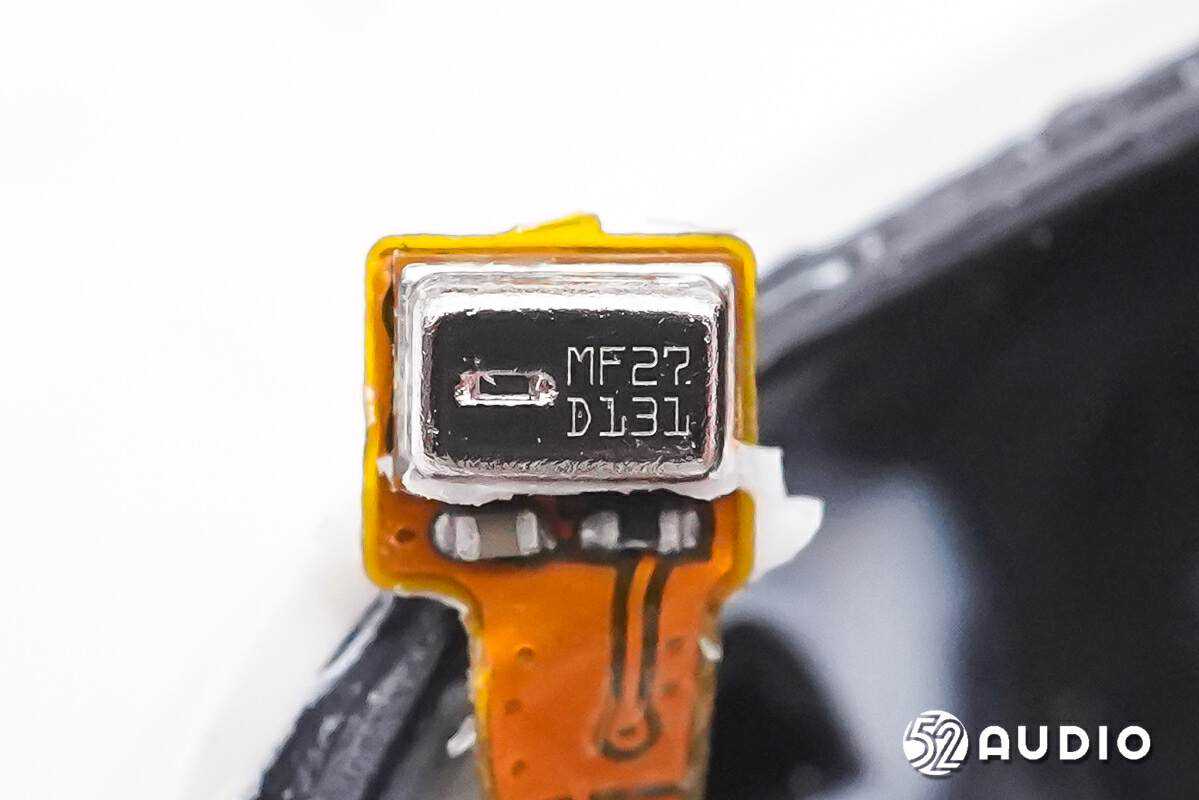

镭雕MF27D131的MEMS麦克风，用于通话降噪功能拾音。两颗麦克风协同，配合BeamForming波束成形算法，分离并消除环境噪音，提供清晰的语音通话效果。

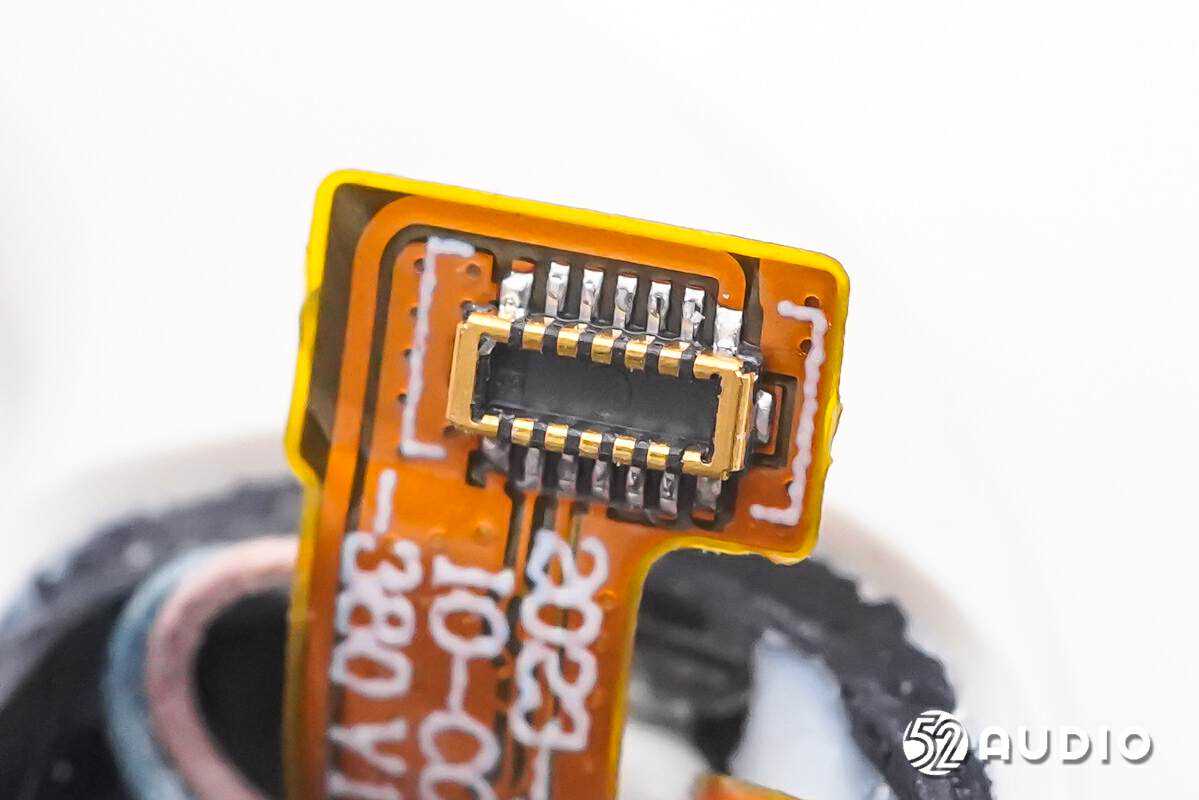

麦克风排线连接主板的BTB连接器公座特写。

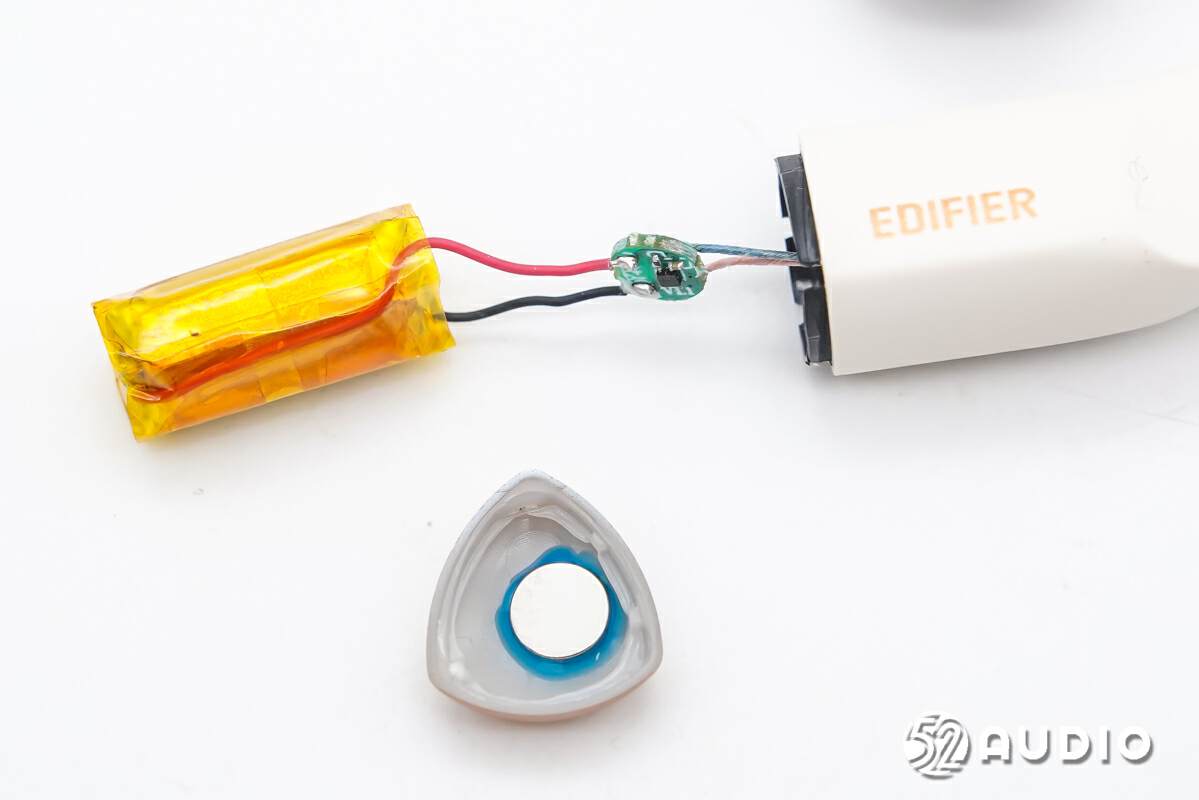

取掉尾塞，抽出耳挂末端的电池单元。

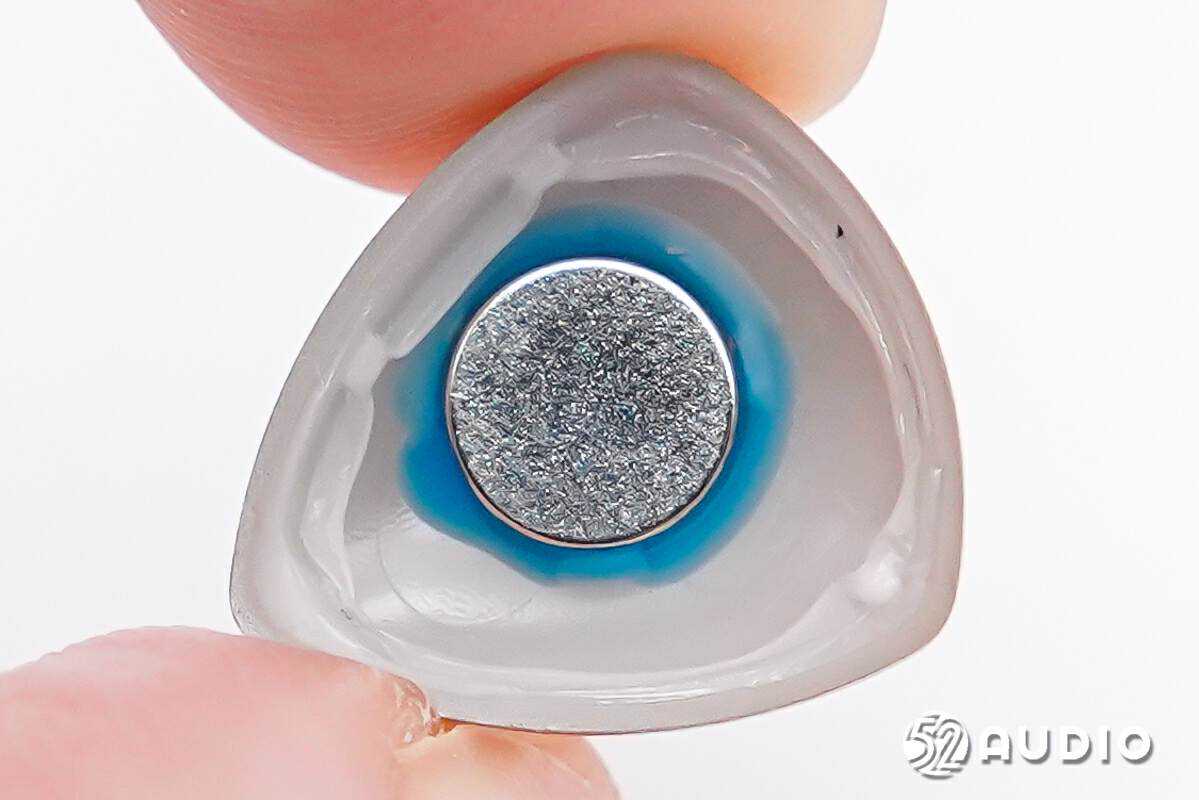

尾塞内侧结构一览，设置有磁铁与充电盒固定。

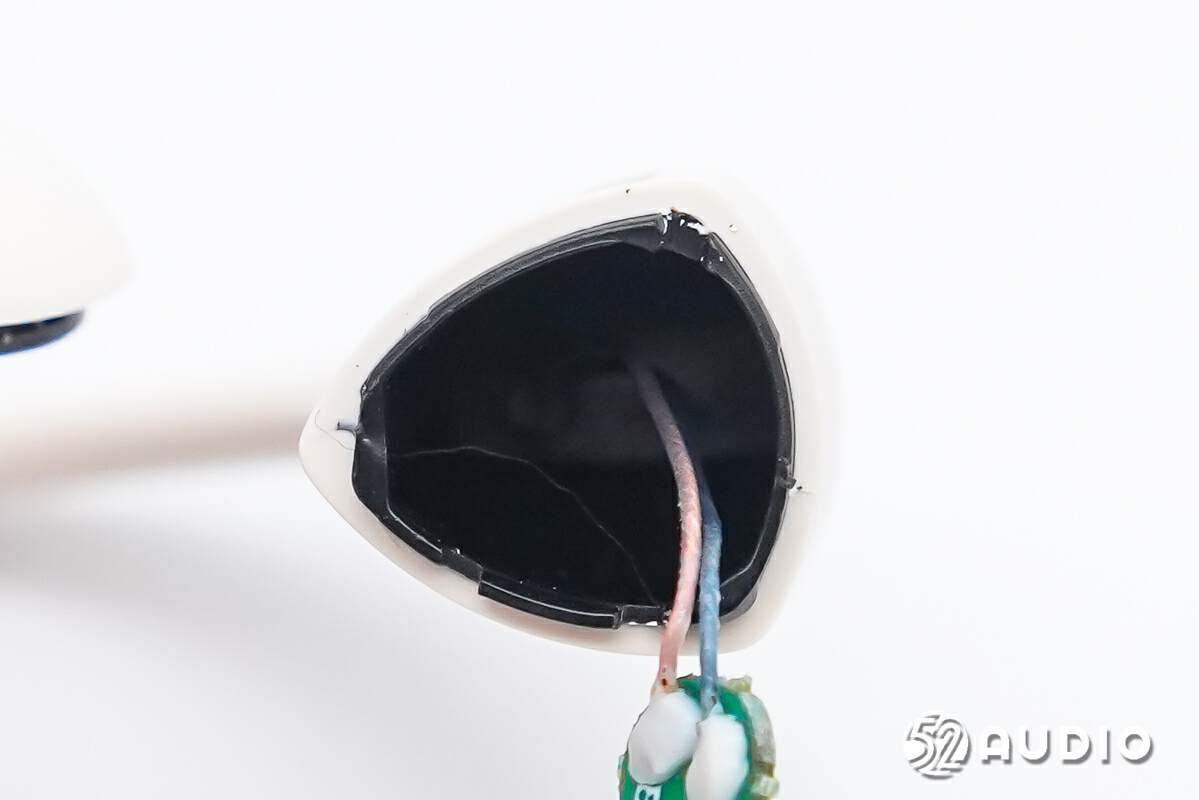

电池腔体内部结构一览，导线穿过耳挂连接主板。

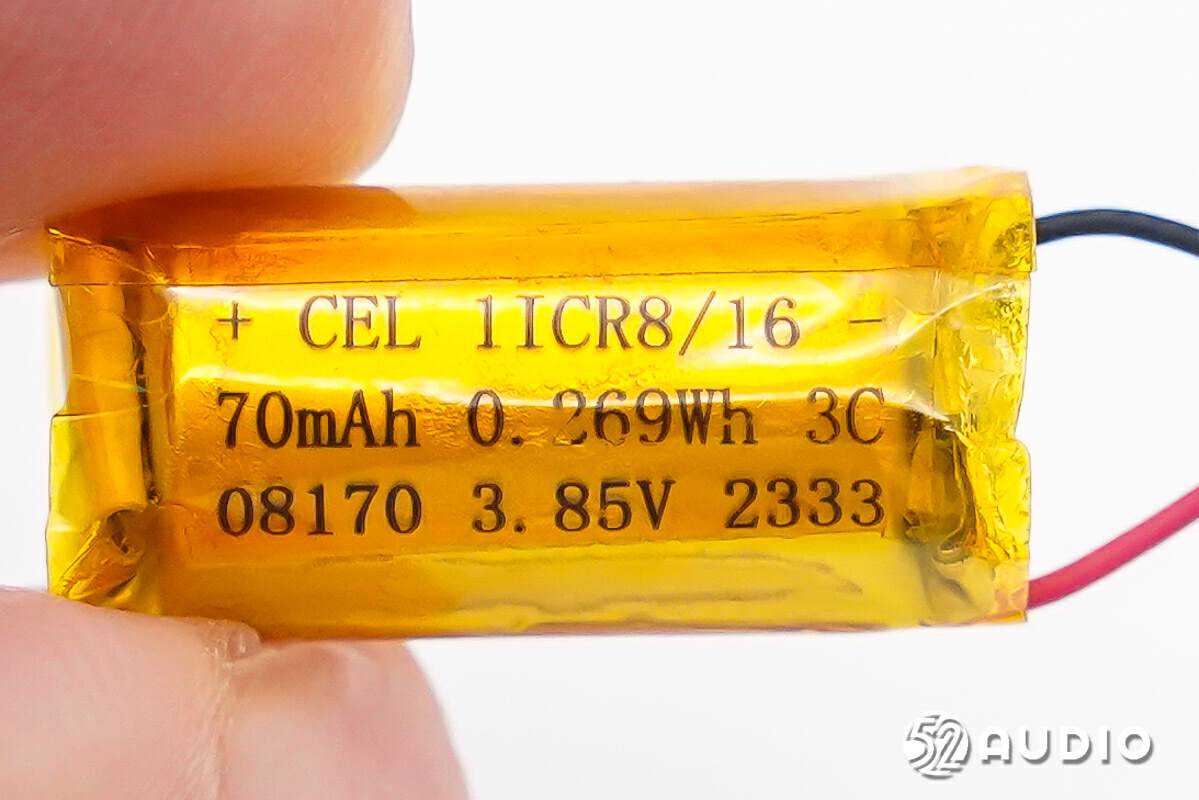

耳机内置锂电池型号：1ICR8/16，额定容量：70，标称电压：3.85V，同样来自CEL金赛尔。

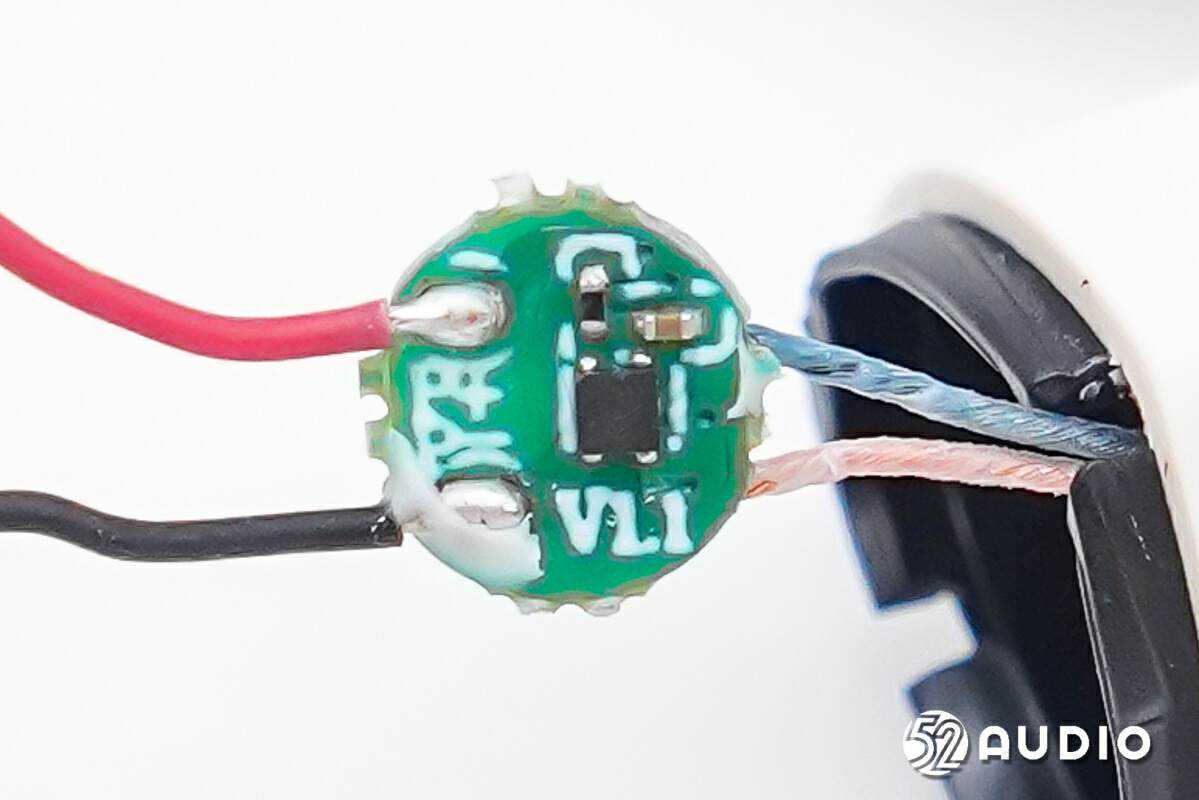

电池保护板电路一览，两侧分别与导线焊接。

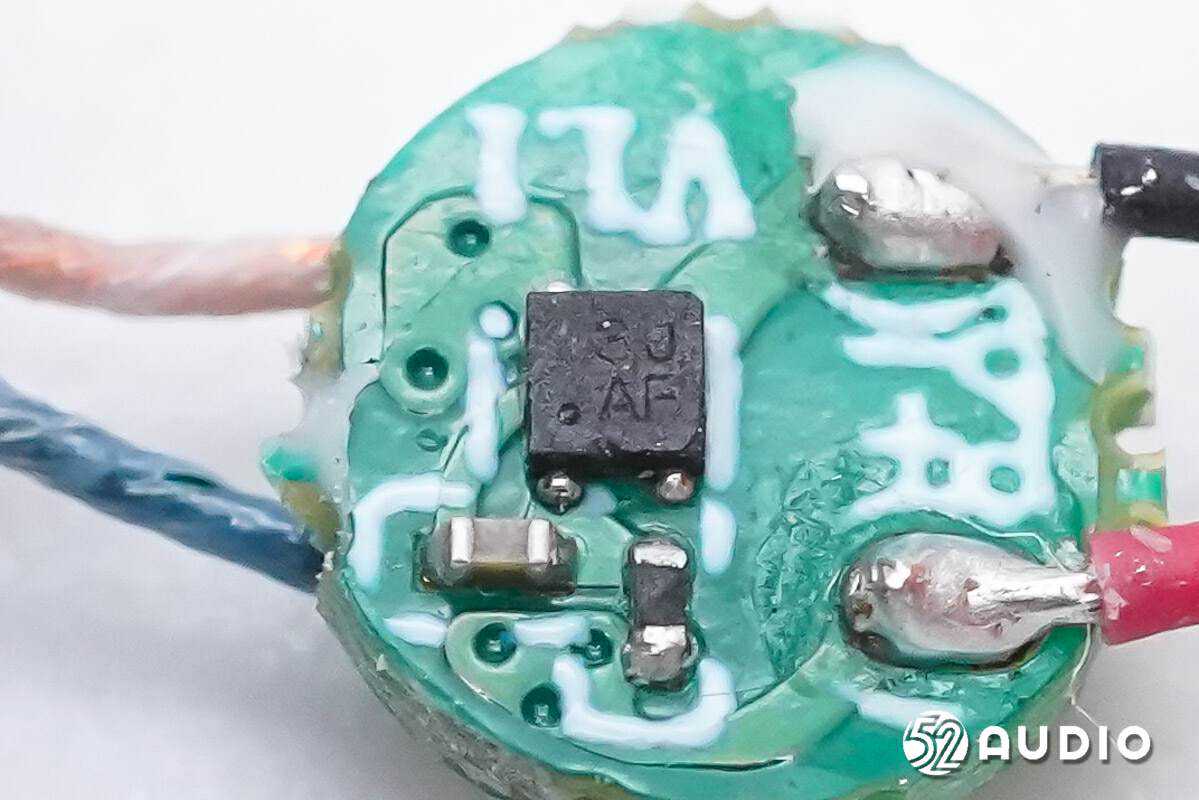

丝印3JAF的一体化锂电保护IC，负责电池的充放电保护。

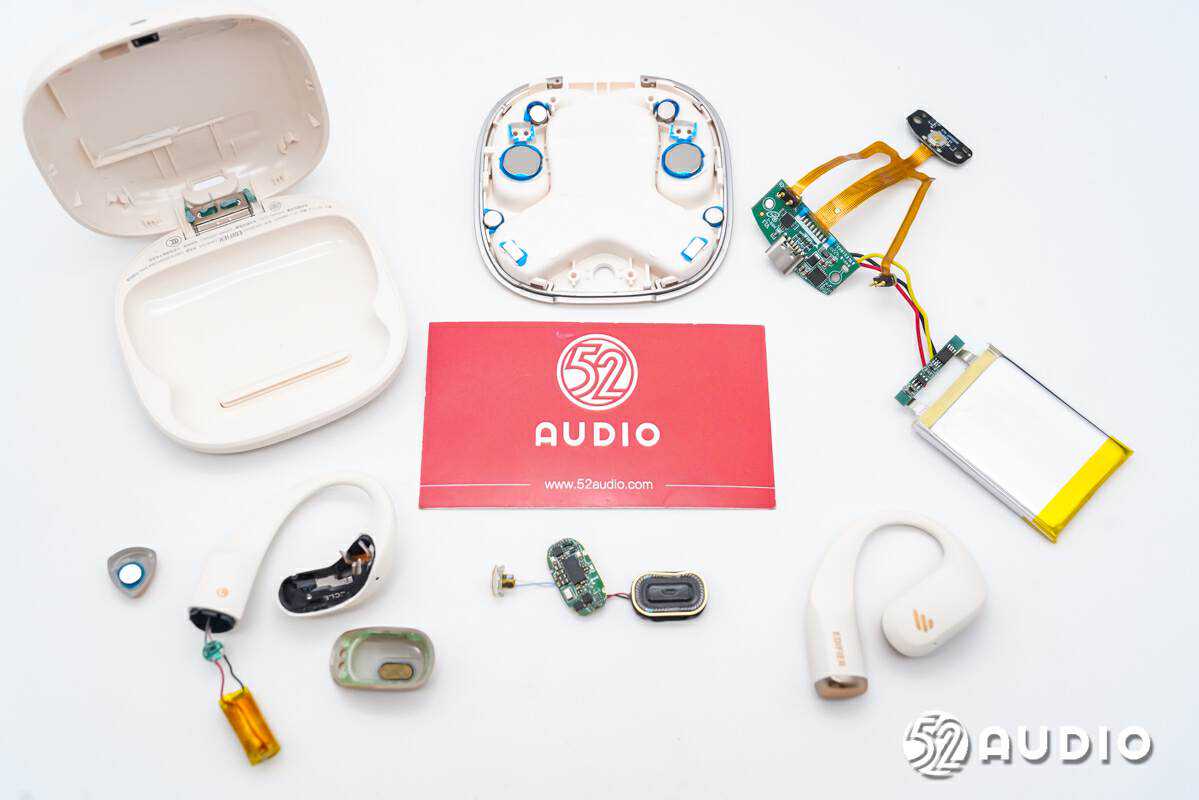

EDIFIER漫步者ComfoFitII开放式真无线蓝牙耳机拆解全家福。

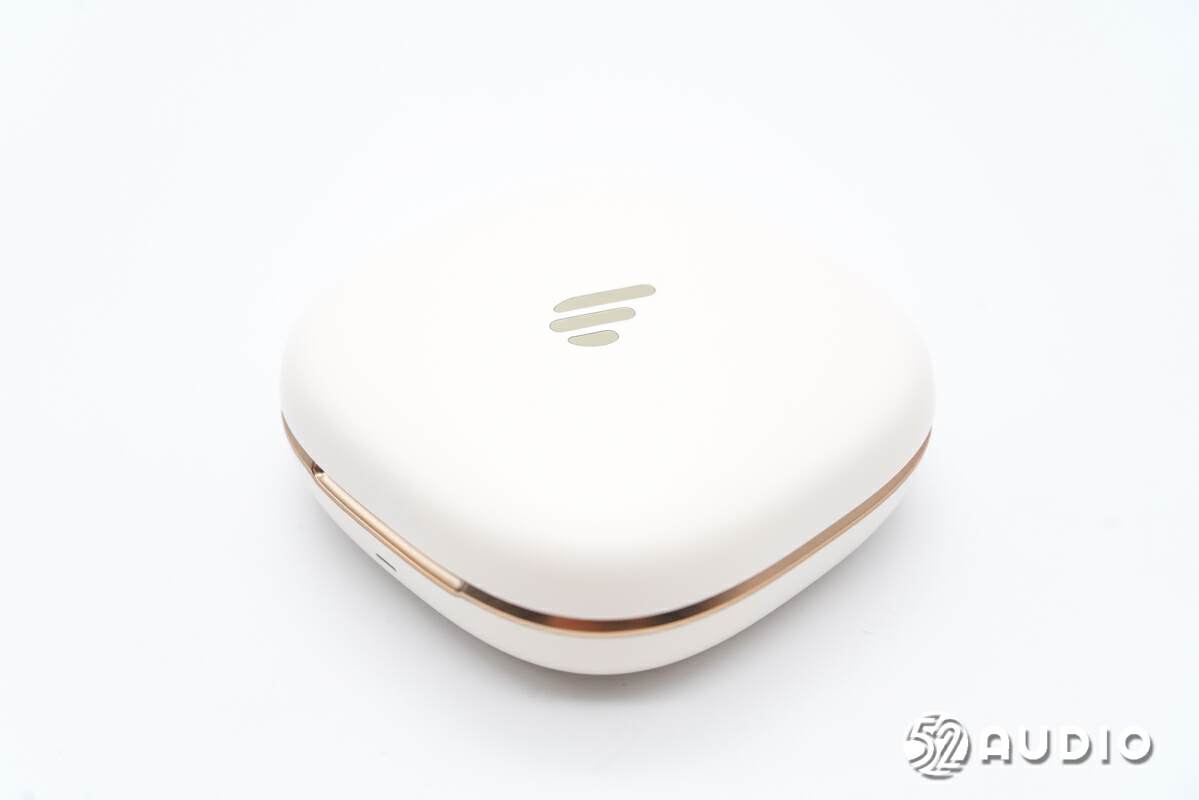

三、我爱音频网总结EDIFIER漫步者ComfoFitII开放式耳机在外观设计方面，圆角矩形充电盒体积相对轻巧，哑光质感搭配类金属的淡金色腰线设计，拥有着非常出色的质感。耳机采用了耳挂式设计，通过液态硅胶材质包裹，佩戴舒适亲肤；耳挂采用了镍钛合金材质，纤细柔韧，具有更好地适应性，同时不影响佩戴眼镜使用。
内部结构配置方面，充电盒包括主板、功能按键小板、电池单元和为耳机充电的排线。内置电池容量670mAh，配备有电路保护板负责充放电保护；耳机内部搭载大尺寸跑道型动圈单元，单耳内置两颗MEMS麦克风拾音；采用了eta钰泰ETA4030充电IC，以及用于计步功能采集运动数据的加速度传感器；耳挂末端设置70mAh锂电池。
